Cahaya Linear Kalis Letupan 40W 4FT UL844 dengan Lampu Kecemasan

Lampu LED Linear 40W 4-Kaki

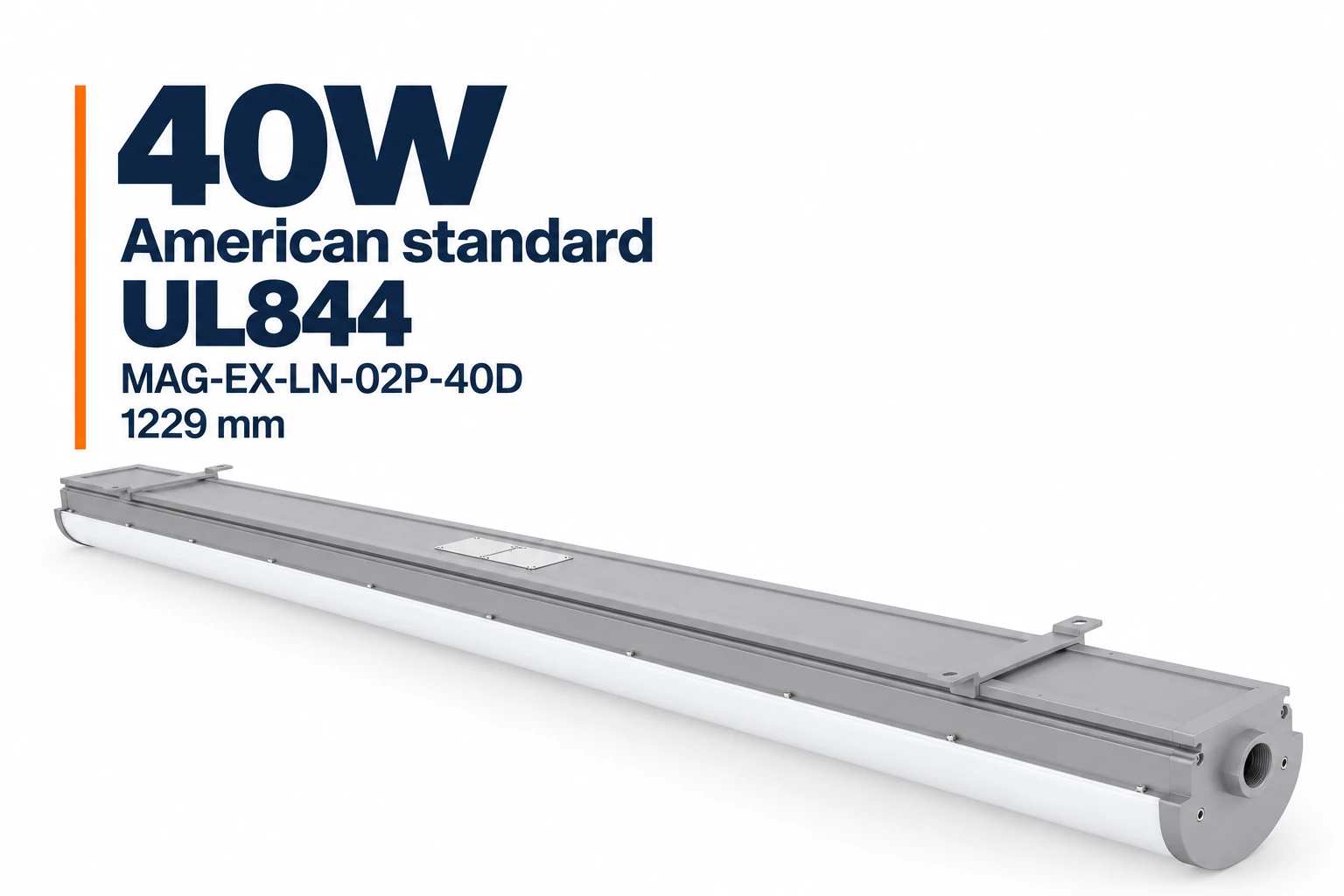

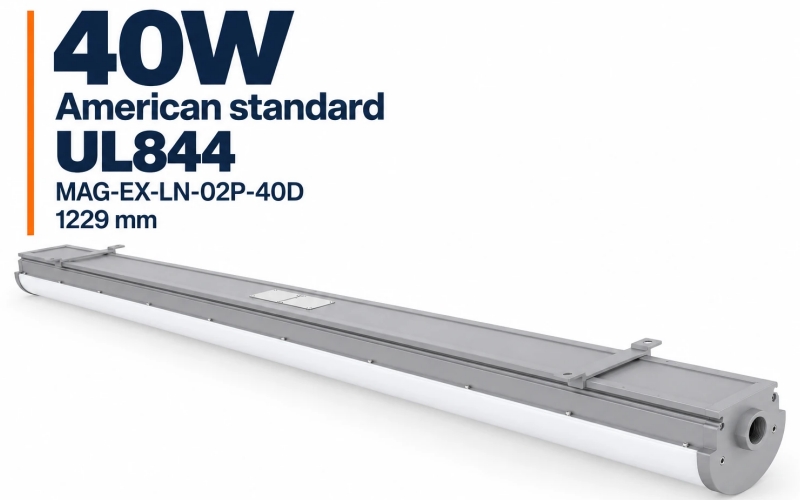

MAG-EX-LN-02P-40D ialah lampu LED linear 40W dalam format badan panjang 1229 mm. Ia menggabungkan rasuk 120° yang luas, penutup aluminium IP66 dan penutup PC meresap untuk kawasan kerja industri dan laluan akses. Standard Amerika UL844. Versi AC dan DC, lima susunan pelekap dan lampu kecemasan pilihan tersedia.

Parameter Teknikal

Lukisan Dimensi

Pilihan 40W untuk susun atur kelas empat kaki

40D memasangkan badan yang lebih panjang dengan penarafan kuasa 40W. Panjang 1229 mm adalah kira-kira 48.4 inci, meletakkannya dalam kategori saiz empat kaki yang biasa digunakan apabila membandingkan lekapan linear industri.

Pertimbangkan format ini untuk platform kerja, laluan perkhidmatan dan baris peralatan yang reka letak memerlukan luminair yang panjang. Pilihnya mengikut ruang pelekap yang tersedia dan pencahayaan yang diperlukan, dan bukannya mengandaikan bahawa kandang yang lebih panjang mesti menggunakan lebih banyak kuasa.

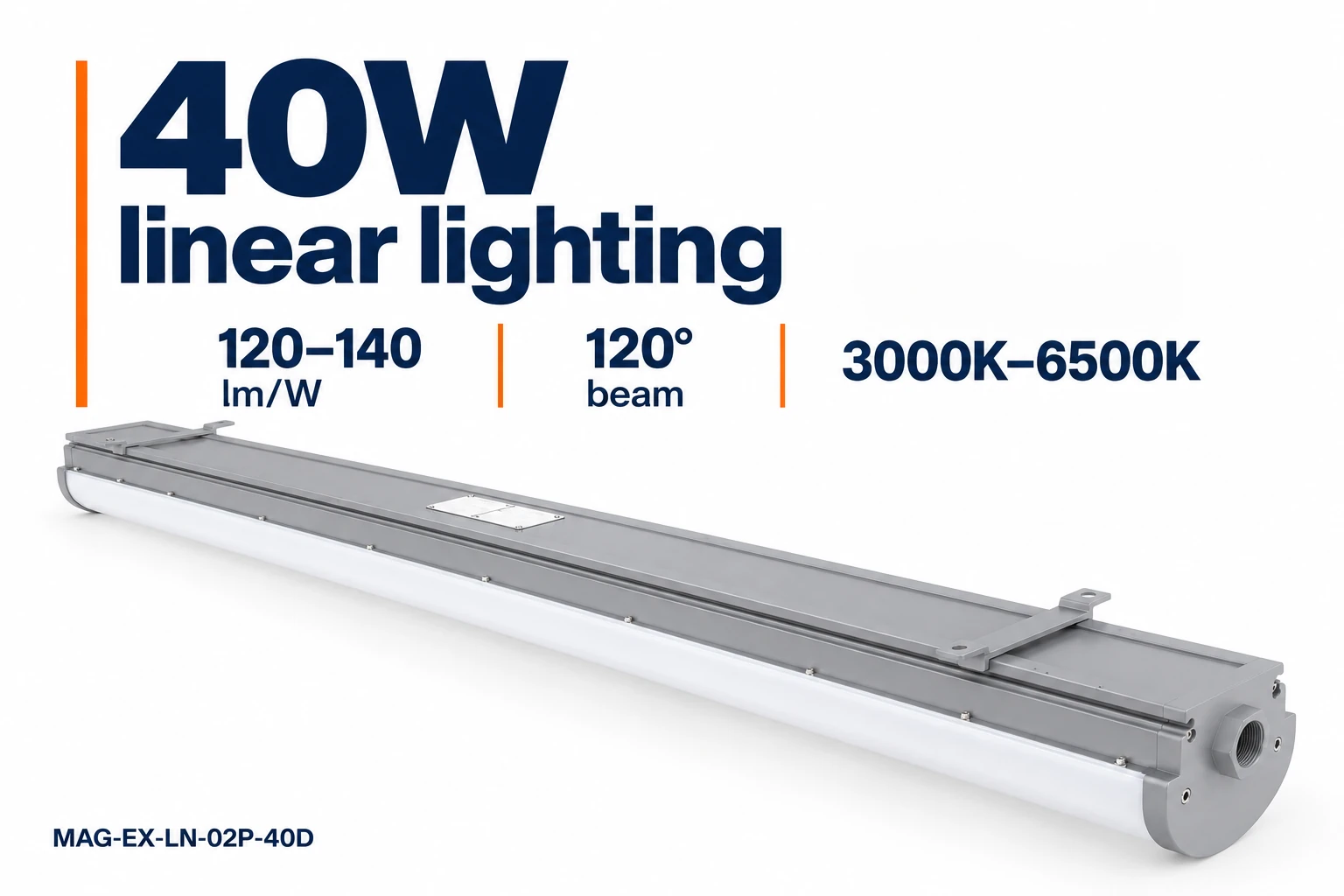

Pengedaran luas melalui penutup meresap

Rasuk 120° memberikan pengedaran yang luas di sekeliling lekapan. Penutup PC meresapkan cahaya, mengurangkan pandangan langsung LED dan menyediakan penghantaran cahaya melebihi 90%.

Keberkesanan 120–140 lm/W

Spesifikasi optik menggabungkan julat keberkesanan ini dengan CRI ≥70. Untuk pengiraan projek, gunakan output yang diukur untuk konfigurasi yang dipilih dan bukannya memberikan nilai lumen daripada watt sahaja.

Suhu warna 3000K–6500K

Pilih CCT dengan pesanan. Memadankan luminair sekeliling berguna apabila memanjangkan baris pencahayaan atau menggantikan lekapan individu dalam pemasangan sedia ada.

Konfigurasi bekalan AC atau DC

Pilih AC100–277V, 50–60Hz untuk versi AC atau DC12–24V untuk versi DC voltan rendah. Setiap satu ialah konfigurasi pemacu berasingan yang dipilih untuk disesuaikan dengan bekalan.

Spesifikasi AC termasuk faktor kuasa melebihi 0.95 dan THD di bawah 10%. Pemacu kecekapan tinggi mempunyai reka bentuk perlindungan lonjakan 4 kV / 6 kV. Tentukan jenis bekalan dan voltan bersama nombor model untuk mengelakkan pesanan konfigurasi input yang salah.

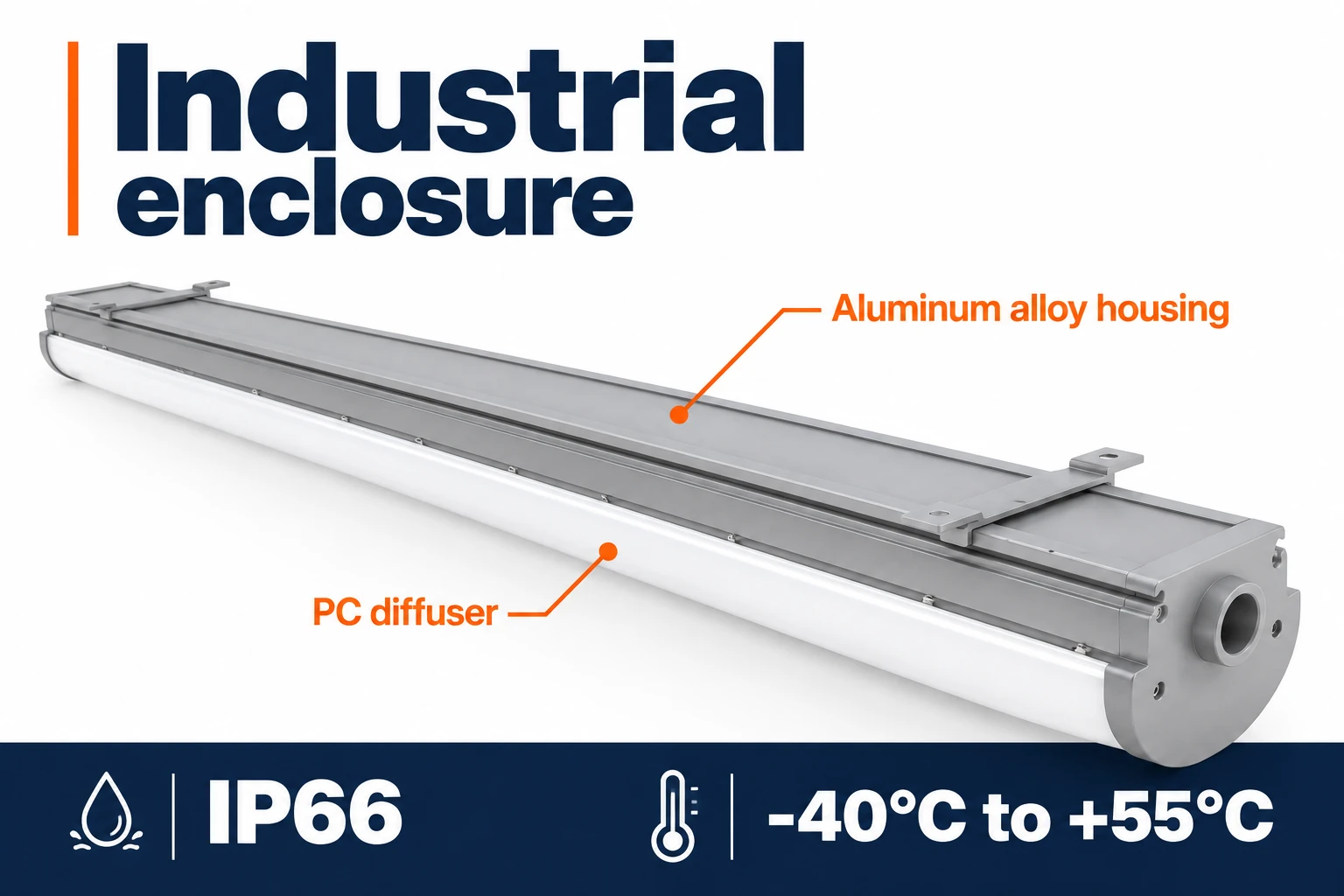

Perumahan dan julat operasi

Perumahan aloi aluminium menyediakan badan tegar dan laluan untuk pemindahan haba. Pembinaan tahan kejutan dan getarannya dipasangkan dengan penutup PC kalis kakisan dan penutup IP66.

Julat ambien operasi ialah -40°C hingga +55°C. Hayat dinilai ialah 50,000 jam pada L70, dengan jaminan standard lima tahun. Pemasangan harus meninggalkan akses ke penutup, perumahan dan pintu masuk untuk pemeriksaan rutin dan pembersihan.

Sambungan pada setiap hujung lekapan

Konfigurasi standard Amerika menggunakan bukaan masukan 3/4 NPT pada kedua-dua hujungnya. Kelenjar kabel adalah item yang berasingan, membenarkan pakej sambungan dipilih untuk susunan kabel atau saluran sebenar.

Nyatakan entri yang akan digunakan dan benarkan ruang kerja di sekeliling hujungnya. Jika reka bentuk memerlukan pemautan berbilang luminair, sahkan susunan terminal dan litar sebelum membuat pesanan.

Memasang luminair 1229 mm

Pilih susunan pelekap mengikut struktur sokongan, arah cahaya yang diperlukan dan akses penyelenggaraan.

1. Pemasangan Siling

Lekapkan lekapan terus ke siling atau sokongan atas untuk pemasangan yang bersih dan berprofil rendah.

2. Pemasangan Dinding

Pendakap pelekap dinding menawarkan sudut laras dari 0° hingga ±60°, membolehkan arah cahaya ditetapkan untuk kawasan sasaran.

3. Pemasangan Tiang

Susunan pemasangan tiang tersedia apabila luminair perlu diletakkan jauh dari permukaan dinding atau siling.

4. Pemasangan Loket

Gunakan pelekap loket apabila lekapan perlu digantung dari struktur atas tetap.

5. Pemasangan Rantai Loket

Dua mata penggantungan menyokong pemasangan rantai untuk pemasangan yang memerlukan fleksibiliti gantung tambahan.

Paparan Pemasangan

Pencahayaan bersandarkan bateri pilihan

Konfigurasi kecemasan tersedia untuk projek yang memerlukan pencahayaan selepas kehilangan bekalan biasa. Pilihan yang disebut adalah 8W selama 1.5 jam atau 12W selama 3 jam; pakej bateri akhir dan keadaan operasi disahkan dengan pesanan.

Pilih output kecemasan dan masa jalan secara berasingan daripada penilaian 40W biasa. Susun atur kecemasan hendaklah dinilai menggunakan prestasi mod bateri yang dipilih.

Laluan perindustrian dan kawasan kerja

Format linear panjang boleh dipertimbangkan untuk platform akses, koridor perkhidmatan dan kawasan peralatan dalam projek minyak dan gas, petrokimia, rawatan air sisa, makanan dan minuman, terowong dan marin. Padankan konfigurasi yang dipesan dengan keperluan lokasi.

Untuk baris pencahayaan baharu, periksa bayang daripada rasuk dan kerja paip serta panjang pelekap yang jelas. Untuk penggantian, rekod pusat penetapan lekapan lama dan susunan sambungan sebelum memilih kit pelekap.

Bandingkan MAG-EX-LN-02P Model UL844 standard Amerika

Soalan lazim

Mengapa memilih 40D dan bukannya model badan pendek?

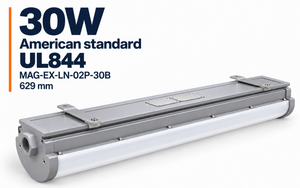

40D menyediakan pilihan 40W dalam badan D yang lebih panjang, manakala 30B dan 50B menggunakan badan 629 mm. Pilih format yang sesuai dengan susun atur lekapan yang dirancang dan struktur sokongan. Kepungan yang lebih panjang adalah perbezaan fizikal; ia tidak secara automatik bermakna keluaran lumen yang lebih tinggi atau jarak yang lebih luas yang dibenarkan daripada model yang lebih pendek.

Bolehkah ini menggantikan pemasangan pendarfluor empat kaki yang sedia ada?

Format linear panjang menjadikan 40D sebagai calon untuk projek gantian, tetapi ia bukan kesesuaian drop-in yang dijamin. Bandingkan pusat pelekap, kelegaan keseluruhan, voltan bekalan dan kedudukan kemasukan. Kemudian semak aras cahaya yang diperlukan dengan data fotometrik. Kurungan sedia ada dan komponen sambungan tidak boleh dianggap serasi hanya kerana kedua-dua lekapan digambarkan sebagai empat kaki.

Bagaimanakah jarak harus dipilih di sepanjang koridor atau platform?

Mulakan dengan pencahayaan yang diperlukan dan ketinggian pemasangan sebenar, kemudian kira halangan dan lebar laluan. Rasuk 120° adalah luas, tetapi sudut rasuk dan panjang badan 1229 mm tidak menentukan jarak jarak. Gunakan data fotometri untuk konfigurasi yang dipilih untuk menilai pertindihan, bayang-bayang dan keseragaman sebelum memuktamadkan kuantiti.

Apakah sokongan dan pelepasan yang diperlukan oleh badan panjang?

Lekapan ini mempunyai berat bersih 7.7 kg dan berukuran 1229 × 125 × 168.7 mm. Pilih sokongan dan pengikat untuk pemasangan lengkap, termasuk kit pelekap, dan periksa kedudukan pemasangan kit. Tinggalkan akses di kedua-dua hujung untuk kerja sambungan. Dimensi badan sahaja tidak menentukan sampul pemasangan akhir untuk setiap kaedah pemasangan.

Bolehkah lekapan dituju apabila dipasang pada dinding?

Susunan pelekap dinding menyediakan pelarasan dari 0° hingga ±60°. Ini adalah ciri susunan pelekap yang dipilih, bukan tuntutan bahawa setiap pendakap yang dibekalkan mempunyai pelarasan yang sama. Sertakan arah yang diperlukan dan permukaan pelekap dalam pertanyaan supaya perkakasan yang sesuai ditentukan. Gubahan siling, tiang, loket dan rantai loket juga disediakan.

Apakah yang berubah apabila pilihan kecemasan dipesan?

Operasi kecemasan menggunakan pakej bateri yang ditentukan dan output yang lebih rendah daripada operasi 40W biasa. Pilihan yang disebut termasuk 8W selama 1.5 jam atau 12W selama 3 jam. Pilih output dan tempoh yang sesuai dengan keperluan pencahayaan kecemasan, dan sahkan konfigurasi bateri terakhir. Jangan gunakan prestasi fotometri operasi biasa sebagai pengganti prestasi mod kecemasan.

Apakah yang perlu diperiksa untuk pemasangan basah atau terdedah?

40D mempunyai kepungan IP66 dan julat ambien operasi dari -40°C hingga +55°C. Komponen kemasukan, bukaan dan pemasangan yang tidak digunakan juga mesti sesuai dengan pemasangan. Sertakan bahan kimia pembersih luar biasa atau keadaan pendedahan dalam siasatan. Penarafan kepungan yang dinyatakan bukanlah hasil ujian semburan garam, rendaman atau keserasian kimia dan tidak menggantikan pemeriksaan tersebut jika perlu.

Tentukan konfigurasi 40D anda

Hantar kuantiti, voltan bekalan, CCT dan kaedah pemasangan melalui borang pertanyaan produk. Sertakan ruang pelekap yang tersedia, butiran kabel dan sebarang keperluan pencahayaan kecemasan. Petikan MAG-EX-LN-02P-40D, standard Amerika UL844, jadi versi yang betul dipilih.
