40W UL844 LED nevýbušné záplavové světlo pro nebezpečné místo

40W kompaktní LED záplavové světlo odolné proti výbuchu

MAG-J-40s dodává 4 800 lm z těla světlometu 200 × 200 mm. Kompaktní formát vyhovuje místům, kde je dostupný montážní prostor omezený, ale plán osvětlení stále vyžaduje certifikované svítidlo pro nebezpečné prostory.

Pět možností paprsku pokrývá cílené osvětlení zařízení i širší obecné osvětlení. Pouzdro z tlakově litého hliníku, 8 mm tvrzené sklo a krytí IP66 dodávají svítidlu mechanickou konstrukci očekávanou pro pevné průmyslové použití.

Technické specifikace

Rozměrový výkres

Nejdůležitější produkty

• Kompaktní 40W formát: svítidlo 200 × 200 × 147 mm s čistou hmotností 4 kg.

• Deklarovaný výkon: 4 800 lm se světelnou účinností 110-130 lm/W.

• Pět možností paprsku: 15°, 60°, 90°, 108° a 120°.

• Širokopásmový vstup: AC100-277V, 50-60Hz s ovladačem řady Mean Well HLG.

• Průmyslové krytí: IP66 ADC12 tělo z tlakově litého hliníku a 8 mm tvrzené sklo.

• Teplotní rozsah: -40°C až +65°C.

• Možnosti připojení: standardní vstup M25 × 1,5; M26 × 1,5 a 3/4'-14 NPT volitelné.

• Flexibilita instalace: stropní, padací, nástěnné, U-držák a sloupkové uspořádání.

Kompaktní 200 mm světlomet pro klasifikované prostory

Čtvercové pouzdro měří 200 mm napříč a 147 mm do hloubky. Tato menší půdorysná plocha je užitečná na stojanech na potrubí, ližinách zařízení, přístupových plošinách a konstrukčních prvcích, kde by větší světlomet překážel blízkým zařízením nebo vyžadoval těžší podpěry.

Při čisté hmotnosti 4 kg lze svítidlo snáze umístit na kompaktní držáky než modely s vyšším výkonem v této řadě.

Optický výstup a výběr paprsku

40W model je dimenzován na 4 800 lm. Volba paprsku se mění tam, kde je toto světlo umístěno: 15° podporuje užší dosah, 60° a 90° pokrývají středně široké pracovní zóny a 108° nebo 120° šíří světlo do širších oblastí.

5000K je standardní barevná teplota. Projektově specifické zakázky lze specifikovat od 2700 000 do 6500 000, s CRI ≥70.

Průmyslové bydlení a tepelný design

Tělo je vyrobeno z tlakově litého hliníku ADC12 spárované s čočkou z tvrzeného skla o průměru 8 mm. Propustnost skla je specifikována nad 90 %. Kryt má krytí IP66 a konstrukce je popisována jako odolná proti nárazům a vibracím.

Uvedený provozní rozsah je -40°C až +65°C. Před instalací svítidla na klasifikovaném místě ověřte povolenou okolní teplotu podle požadované certifikační značky a typového štítku.

Elektrické napájení a kabelový vstup

MAG-J-40s pracuje od AC100-277V při 50-60Hz. Konfigurace s výkonem 40 W používá měnič řady Mean Well HLG s účiníkem nad 0,95, THD pod 10 % a designem přepětí 4 kV / 6 kV.

M25 × 1,5 je standardní kabelová průchodka. M26 × 1,5 a 3/4'-14 NPT lze specifikovat pro projekty využívající jiný standard připojení. Standardní přívod je 0,5 m třížilový pryžový kabel s certifikací IEC (CE).

Certifikace ATEX, IECEx a UL884

Označení ATEX

• Plyn: II 2G Ex eb mb op je IIC T4 Gb

• Prach: II 2D Ex op je tb IIIC T95°C Db

• Certifikát: IEP 19ATEX 0714

Označení IECEx

• Plyn: Ex ec IIC T4 Gc

• Certifikát: IECEx UL 18.0046

UL884

Možnosti montáže

Dostupné montážní ilustrace pokrývají stropní, padací, nástěnné, U-držáky a sloupové instalace. Uspořádání volte podle nosné konstrukce, požadavku na zaměření a kabelové trasy.

• Stropní montáž: přímé připevnění pod vodorovnou podpěru.

• Sklopná montáž: zavěšená poloha pod stropní ocelovou konstrukcí.

• Montáž na stěnu: instalace na vertikální konstrukční čelo.

• Držák na U-držák: nastavitelné zaměření pro osvětlovací práce.

• Montáž na sloup: instalace na sloupek na vhodný sloup nebo podpěru.

Typické průmyslové aplikace

Kompaktní pouzdro a volitelný paprsek činí MAG-J-40 vhodnými pro vyhodnocování v pevných polohách osvětlení, jako jsou:

• Oblasti zpracování ropy a plynu

• Pobřežní a námořní průmyslová zařízení

• Čistírny odpadních vod

• Petrochemické a všeobecné technologické instalace

• Vybavení smyků, plošin a přístupových cest

Vhodnost závisí na klasifikaci místa, úplném označení Ex, okolní teplotě, napájecím napětí, podmínkách koroze a způsobu instalace.

Výběr výkonu řady MAG-J

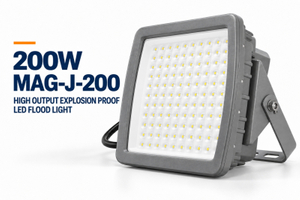

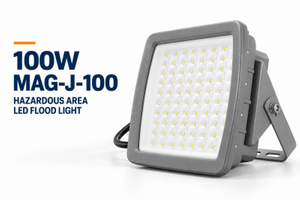

Tři plánované modely řeší různé požadavky na výkon a velikost krytu. MAG-J-40s je kompaktní varianta; MAG-J-100 a MAG-J-200 jsou volby s vyšším výkonem.

Informace pro objednání

Do dotazu zahrňte následující položky, aby bylo možné před cenovou nabídkou zkontrolovat konfiguraci:

• Požadované množství a místo určení

• Klasifikace místa a kompletní požadované označení Ex

• ATEX, IECEx nebo certifikace specifická pro daný trh

• Úhel paprsku: 15°, 60°, 90°, 108° nebo 120°

• Teplota barev od 2700K do 6500K

• Vstupní závit kabelu: M25 × 1,5, M26 × 1,5 nebo 3/4'-14 NPT

• Stropní, padací, nástěnná, U-držák nebo montáž na sloup

• Rozvržení osvětlení nebo cílové osvětlení, je-li k dispozici

• Požadované kopie certifikátů a informace na štítku

Často kladené otázky MAG-J-40s

Jaký výkon poskytuje 40W svítidlo?

Deklarovaný světelný tok je 4 800 lm, se světelnou účinností udávanou na 110-130 lm/W.

Jaký úhel paprsku by měl být zvolen?

Použijte 15° pro úzký dosah, 60° nebo 90° pro středně široká zařízení a pracovní plochy a 108° nebo 120° pro širší obecné osvětlení. Konečný výběr by měl následovat po výpočtu osvětlení pomocí schváleného fotometrického souboru.

Je 5000K jediná barevná teplota?

Č. 5000K je standardní, zatímco barevné teploty jsou k dispozici od 2700K do 6500K. CRI je minimálně 70.

Jaké vstupní napětí používá MAG-J-40s?

Uvedený vstup je AC100-277V při 50-60Hz. Ovladač pro tento 40W model je označen jako řada Mean Well HLG.

Jaké závity pro kabelové vstupy jsou k dispozici?

M25 × 1,5 je standardní. M26 × 1,5 a 3/4'-14 NPT jsou volitelné. Požadovaný závit uveďte v objednávce tak, aby odpovídal projektované kabelové průchodce nebo systému trubek.

Jaké environmentální limity by se měly kontrolovat?

Krytí má krytí IP66 a udávaný provozní rozsah je -40°C až +65°C. Kontrola instalace by měla také zkontrolovat certifikační značení, povolené prostředí, vystavení korozi a těsnění kabelových vstupů.

Je součástí balení nouzová baterie?

Pro standardní nabídku MAG-J-40s není potvrzen žádný nouzový balíček. Pokud je vyžadován nouzový provoz, vyžádejte si před jeho zařazením do projektové specifikace samostatné technické potvrzení.

Vyžádejte si konfiguraci a nabídku MAG-J-40s

Zašlete klasifikaci nebezpečného prostoru, množství, úhel paprsku, barevnou teplotu, vstupní závit kabelu a způsob montáže. Požadované certifikační dokumenty pak mohou být před cenovou nabídkou porovnány s navrženou konfigurací.
