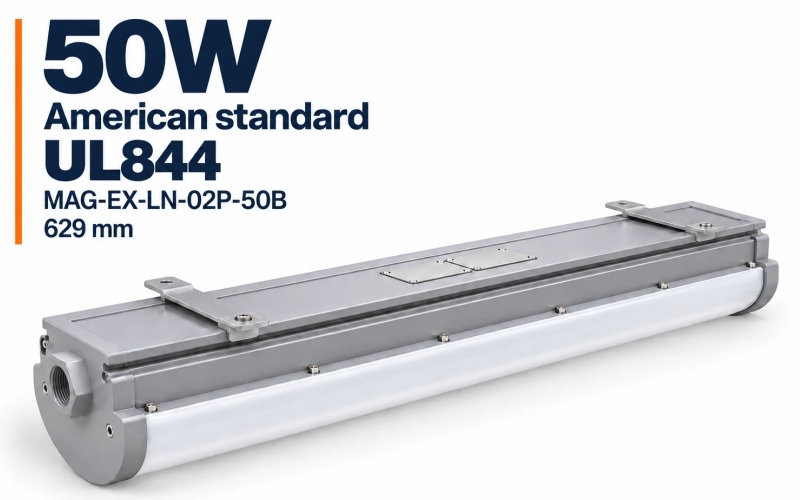

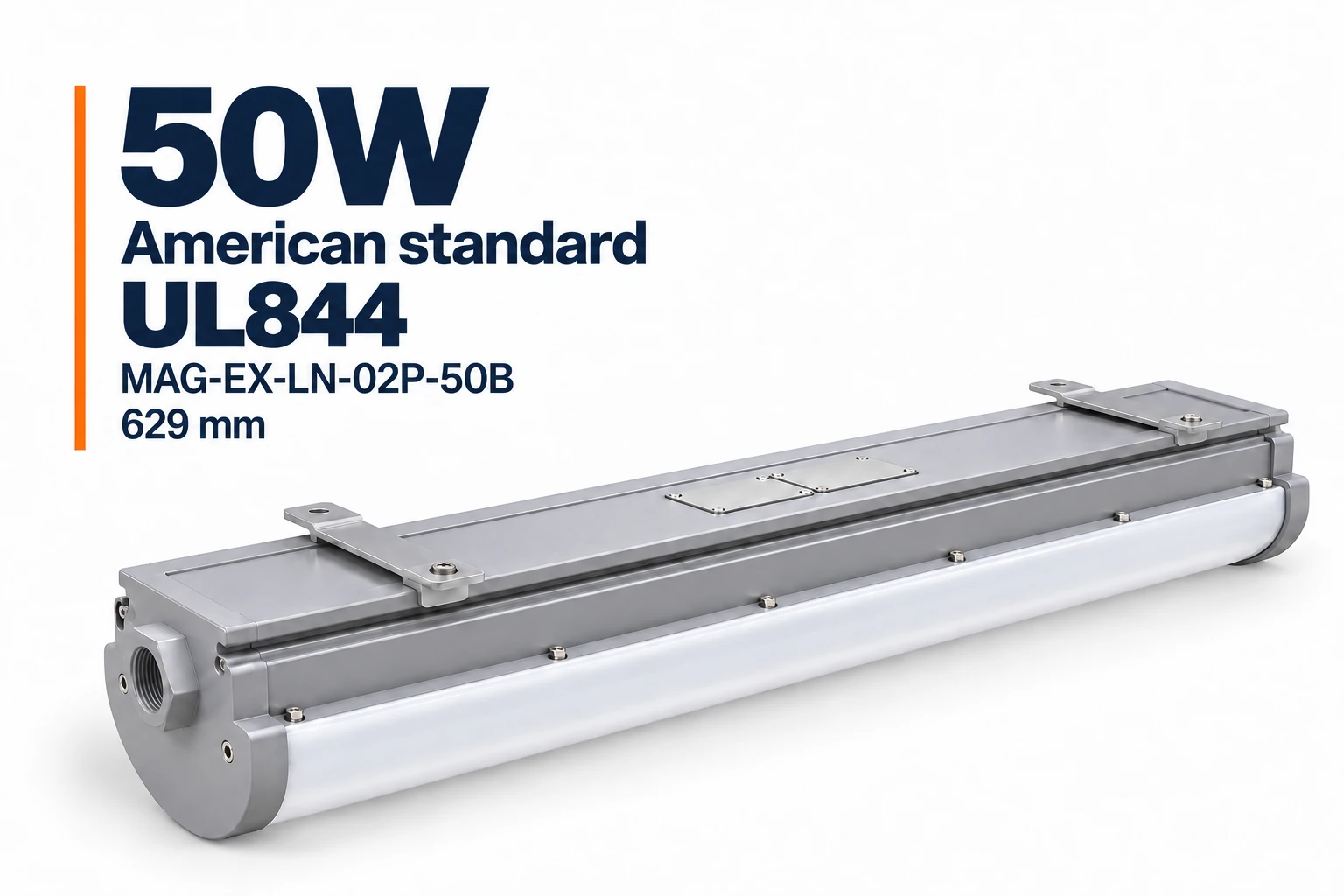

Kompaktní lineární LED svítidlo 50W UL844 odolné proti výbuchu

Lineární LED světlo 50W odolné proti výbuchu

MAG-EX-LN-02P-50B přináší do kompaktního těla o průměru 629 mm výkon 50 W. Jeho 120° paprsek a difuzní PC kryt poskytují široké lineární osvětlení pro oblasti zařízení, pracovní plošiny a servisní trasy. Americký standard UL844. Vyberte si AC nebo DC vstup, montážní uspořádání a volitelný nouzový balíček, aby vyhovovaly projektu.

Technické parametry

Rozměrový výkres

Možnost vyššího výkonu bez delšího krytu

50B je 50W možnost v rozsahu krátkého těla. Sdílí délku 629 mm jako 30B, což dává kupujícím na výběr výkonové třídy ve stejné kategorii délky těla. Je to užitečná možnost tam, kde zařízení, potrubí nebo konstrukční rozteče omezují délku svítidla.

Svítidlo kombinuje kryt z hliníkové slitiny s difuzním krytem PC. Jeho lineární forma distribuuje světlo podél pracovních oblastí a přístupových cest s možností montáže na strop, stěnu a zavěšení pro různé konstrukce.

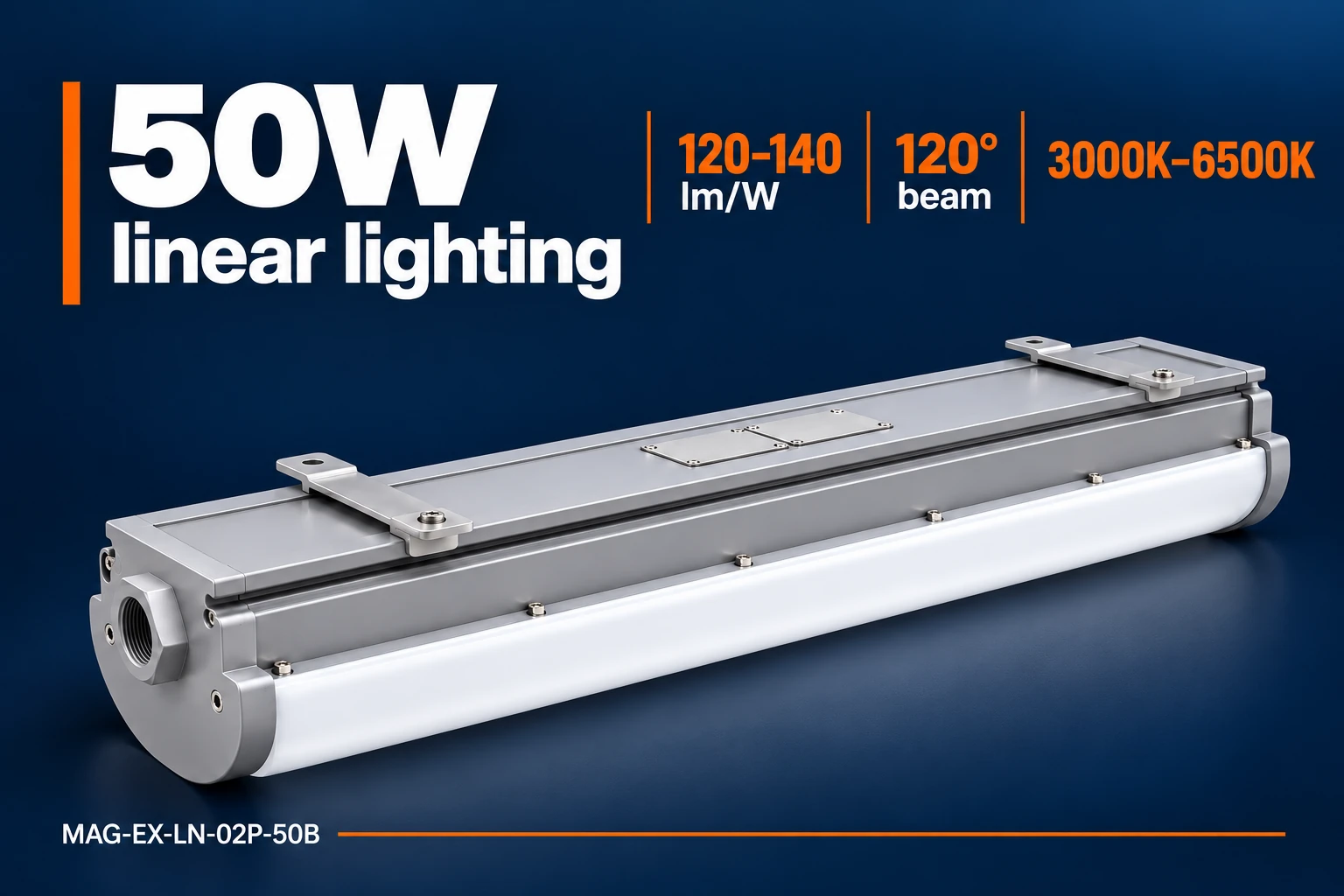

Širokoúhlé osvětlení s volitelnou barevnou teplotou

120° paprsek poskytuje široké pokrytí kolem montážní pozice. Kryt PC rozptyluje světlo a omezuje přímé pohledy na jednotlivé LED diody, zatímco propustnost světla nad 90 % podporuje efektivní dodávku skrz kryt.

Zvolte teplotu barev mezi 3000K a 6500K. CRI je ≥70 a světelná účinnost je 120–140 lm/W. Pro rozšíření stávajícího osvětlení specifikujte CCT vedle jmenovitého výkonu, aby byla sousední svítidla vizuálně konzistentní.

Elektrické možnosti pro střídavé a nízkonapěťové stejnosměrné obvody

AC100–277V, 50–60Hz

Verze AC používá vysoce účinný budič LED s účiníkem nad 0,95 a celkovým harmonickým zkreslením pod 10 %. Elektrická specifikace zahrnuje provedení přepěťové ochrany 4 kV / 6 kV.

DC12–24V

Pro nízkonapěťové zdroje je k dispozici samostatná konfigurace DC vstupu. Při objednávce vyberte verzi vstupu; jmenovité hodnoty AC a DC nepopisují jeden vyměnitelný ovladač.

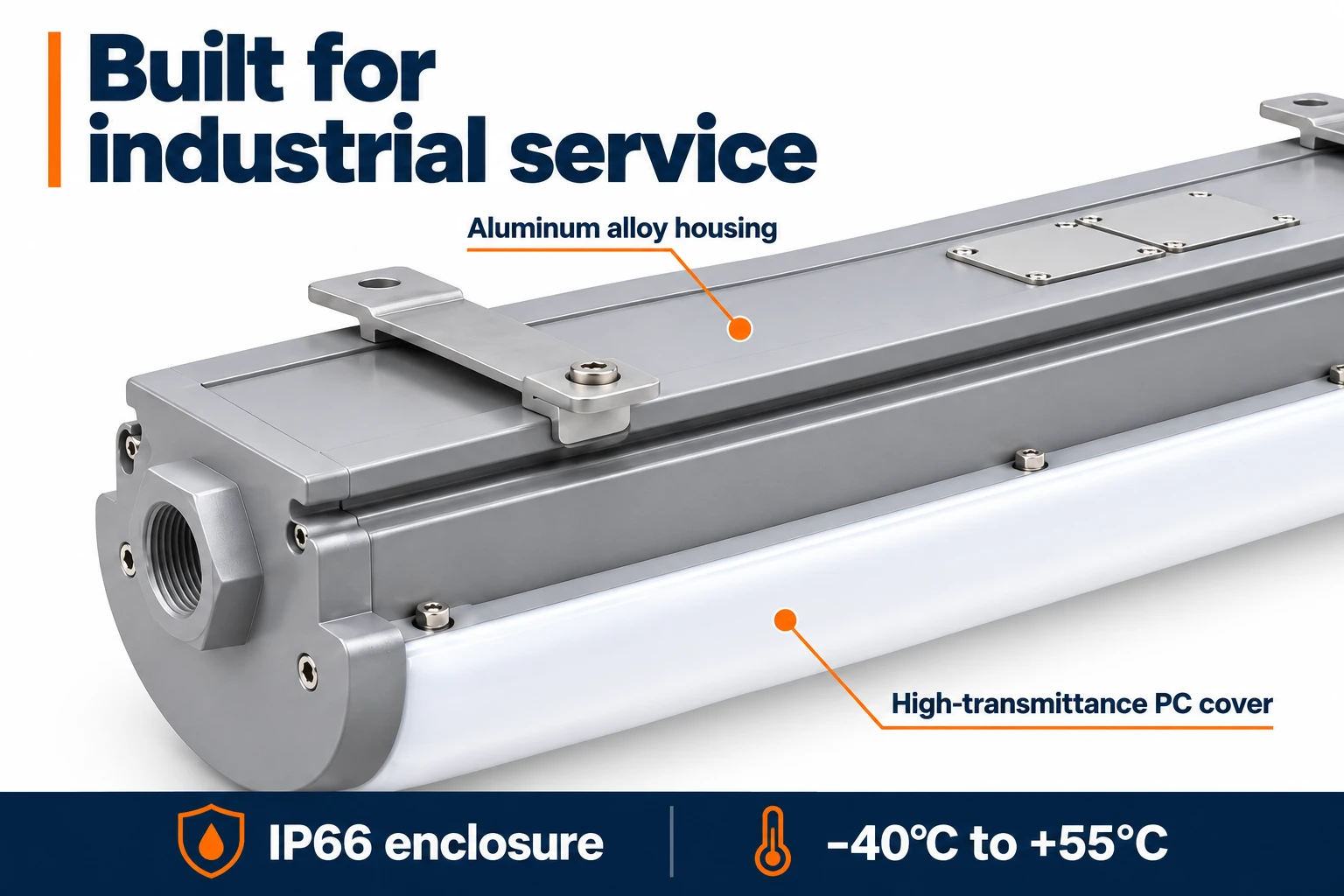

Uzavření a servisní podmínky

Pouzdro z hliníkové slitiny odvádí teplo od zdroje světla a poskytuje pevné pouzdro pro průmyslové použití. Konstrukce je odolná proti nárazům a vibracím, s krytem PC odolným proti korozi a krytím IP66.

Provozní okolní teplota je -40°C až +55°C. Jmenovitá životnost je 50 000 hodin při L70 a standardní záruka je pět let. Při plánování instalace mějte kryt a kryt přístupné pro kontrolu a čištění.

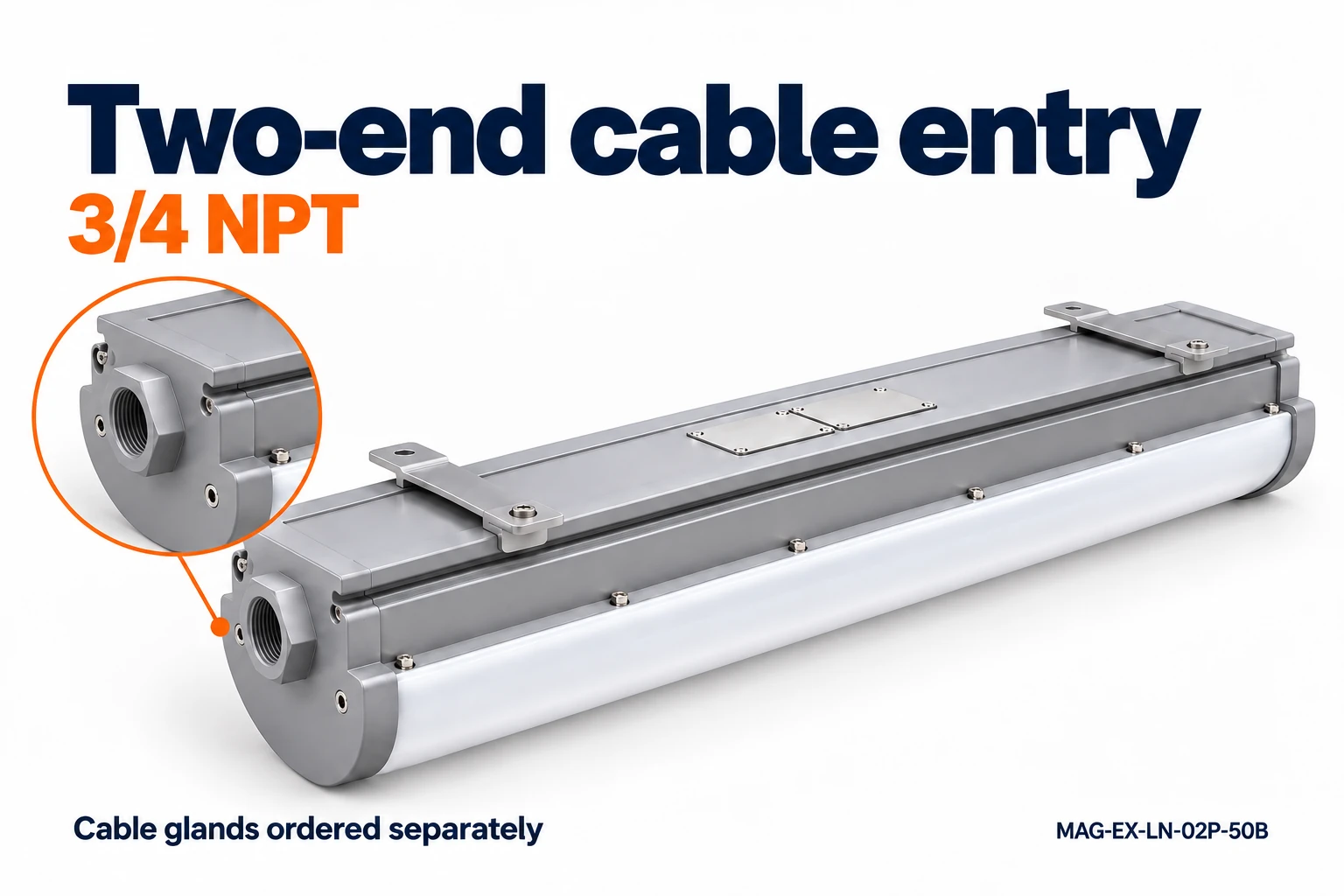

3/4 vstupů NPT na obou koncích

Oba konce svítidla mají vstupní otvory 3/4 NPT. Základní konfigurace nezahrnuje kabelové průchodky, takže připojovací komponenty lze specifikovat pro aktuální uspořádání kabelu nebo trubek.

V objednávce uveďte typ kabelu, průměr a použití vstupu. Dvoukoncový přístup nezakládá hodnocení průchozího vedení; potvrďte uspořádání svorek a obvodů, pokud projekt vyžaduje propojená svítidla.

Namontujte jej na dostupnou konstrukci

Vyberte si stropní, nástěnnou, tyčovou, závěsnou nebo závěsnou montáž na řetízek tak, aby vyhovovala nosné konstrukci. Montáž na stěnu umožňuje nastavení od 0° do ±60°, což umožňuje nasměrování svítidla směrem k pracovní oblasti. Uveďte montážní sadu odděleně od součástí elektrického připojení.

Tato verze má na obou koncích otvory pro vstup kabelu 3/4 NPT. Kabelové průchodky nejsou součástí dodávky. Vyberte připojovací komponenty pro uspořádání kabelů nebo trubek a zajistěte vhodný uzávěr pro jakýkoli nepoužívaný vstup.

1. Montáž na strop

Namontujte svítidlo přímo na strop nebo na stropní podpěru pro čistou nízkoprofilovou instalaci.

2. Montáž na stěnu

Držák pro montáž na stěnu nabízí nastavitelný úhel od 0° do ±60°, což umožňuje nastavení směru světla pro cílovou oblast.

3. Montáž na tyč

Pokud je třeba svítidlo umístit mimo povrch stěny nebo stropu, je k dispozici uspořádání pro montáž na sloup.

4. Závěsná montáž

Použijte závěsnou montáž, když je třeba svítidlo zavěsit na pevnou horní konstrukci.

5. Montáž závěsného řetízku

Dva závěsné body podporují montáž řetězu pro instalace, které vyžadují dodatečnou flexibilitu zavěšení.

Instalační displej

Nouzový provoz je volitelná konfigurace

Určete nouzový balíček, když instalace vyžaduje světlo po ztrátě normálního napájení. Uvedené možnosti zahrnují 8W po dobu 1,5 hodiny nebo 12W po dobu 3 hodin. Toto jsou jmenovité hodnoty pro nouzový režim, oddělené od jmenovitého výkonu 50 W pro normální provoz.

Při žádosti o nabídku vyberte požadovaný výstup a dobu běhu. Konečná konfigurace baterie a provozní podmínky vyžadují potvrzení pro vybraný balíček.

Kde vzít v úvahu 50B

Lineární formát lze specifikovat pro servisní trasy a pracovní oblasti v ropných a plynových zařízeních, petrochemických závodech, zařízeních na čištění odpadních vod, potravinářských a nápojových zařízeních, tunelech a mořském prostředí. Přizpůsobte objednanou konfiguraci elektrickým a ekologickým požadavkům místa.

Přístupové cesty a servisní prostory

Krátké tělo se hodí do uspořádání s omezeným prostorem mezi konstrukčními prvky nebo vybavením. Stropní a závěsné uspořádání udržuje světlo nad trasou; zkontrolujte rozestupy a stíny proti požadované úrovni světla.

Osvětlení na straně zařízení

Uspořádání stěn a sloupů poskytuje alternativy tam, kde není vhodný horní upevňovací bod. Umístěte světlo tak, aby zařízení neblokovalo paprsek a kabelové vstupy zůstaly přístupné pro údržbu.

Dostupné modely MAG-EX-LN-02P podle amerického standardu UL844

Často kladené otázky

Proč zvolit 50B místo 30B?

MAG-EX-LN-02P-50B je dimenzován na 50W, zatímco 30B je dimenzován na 30W. Oba používají tělo 629 mm. Zvažte 50B, když plán osvětlení vyžaduje možnost vyššího výkonu, ale prostor stále upřednostňuje krátké pouzdro. Sdílená délka těla nezakládá identické montážní sady nebo specifické zvýšení osvětlení; zkontrolujte vybranou konfiguraci a výpočet osvětlení.

Bude 120° paprsek vyhovovat úzkému chodníku?

Paprsek 120° je spíše široký rozptyl než úzký reflektor. Může osvětlit chodník a blízké zařízení, ale stěny, potrubí a montážní poloha mohou ovlivnit, kolik světla dopadá na trasu. Zkontrolujte rozvržení pro stíny a rozlité světlo. Samotný úhel paprsku nestačí k výběru montážní výšky nebo zaručení rovnoměrné úrovně osvětlení.

Lze AC jednotku připojit ke zdroji 24V DC?

Není specifikována žádná automatická AC/DC kompatibilita. Objednejte konfiguraci AC100–277V, 50–60Hz nebo konfiguraci DC12–24V, aby odpovídala obvodu. V objednávce uveďte skutečné napětí. U stejnosměrné instalace by se dimenzování kabelu a úbytek napětí měly posuzovat pro vybranou zátěž a vedení kabelu spíše než kopírovat z instalace střídavého proudu.

Co mám zahrnout do požadavku na montáž?

Určete nosnou plochu, preferovaný způsob montáže a požadovaný směr světla. K dispozici jsou stropní, nástěnné, tyčové, závěsné a závěsné řetízky s nastavením 0° až ±60° v uspořádání na stěnu. Pokud je omezený prostor, vložte fotografie nebo kresbu. Vybraný hardware musí podporovat 4,6 kg zařízení a umožňovat přístup k jeho vstupním bodům.

Je přípravek připraven pro připojení vývodky?

Konfigurace podle amerického standardu má na obou koncích otvory 3/4 NPT, ale kabelové průchodky jsou samostatné položky. Při požadavku na připojovací balíček uveďte typ kabelu a vnější průměr. Specifikujte, jak bude každý konec použit, a zahrňte vhodné součásti uzávěru pro nepoužité otvory. Nepředpokládejte, že je součástí balení průchodka nebo kabel pro evropskou verzi.

Lze dva vstupní body použít k propojení několika světel?

Dvoukoncový přístup poskytuje pozice připojení; to samo o sobě nepotvrzuje, že svítidlo je dimenzováno na průchozí zapojení. Před propojením svítidel stanovte uspořádání svorek, kapacitu vodičů a povolené zatížení obvodu pro objednanou konfiguraci. Celkové zatížení a komponenty připojení musí být uvažovány společně, spíše než odvozování limitu připojení pouze ze jmenovitého výkonu 50 W.

Jak by mělo být specifikováno nouzové osvětlení pro 50B?

Vyberte požadovaný nouzový výstup a dobu trvání odděleně od běžného 50W jmenovitého výkonu. Uvedené možnosti zahrnují 8W po dobu 1,5 hodiny a 12W po dobu 3 hodin, s výhradou konečného potvrzení bateriového balíčku. Při kontrole nouzového uspořádání použijte vybraný nouzový výstup; výkon při běžném provozu by neměl být nahrazen výkonem v režimu baterie.

Je tato konfigurace vhodná pro venkovní průmyslové prostory?

Svítidlo má krytí IP66 a specifikovaný okolní rozsah -40°C až +55°C. Venkovní výběr by měl také vzít v úvahu komponenty kabelových vstupů, podmínky expozice a požadavky místa. IP66 by se nemělo používat jako náhrada za hodnocení chemické kompatibility, ponoru nebo solného spreje. Do dotazu zahrňte neobvyklé podmínky expozice.

Objednejte si konfiguraci 50W pro vaši instalaci

Uveďte MAG-EX-LN-02P-50B, americký standard UL844, a odešlete množství, napájecí napětí, teplotu barev a způsob montáže prostřednictvím formuláře s dotazem na produkt. Přidejte podrobnosti o kabelu a jakýkoli požadavek na nouzový výstup, aby bylo možné příslušenství a možnost baterie uvést s přípravkem.
