TPL001-S
IP54
Logo personalizzato, confezione

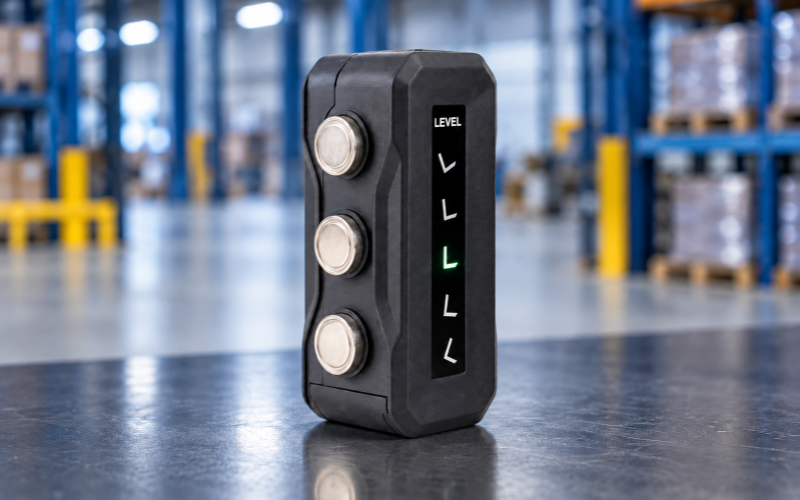

Il TPL001-S offre agli operatori dei carrelli elevatori un chiaro riferimento per l'inclinazione delle forche prima di entrare in un pallet o posizionare un carico. Montato direttamente sul palo, il suo display LED a cinque livelli distingue a colpo d'occhio l'inclinazione verso l'alto, l'inclinazione verso il basso e la fascia di livello centrale. È la scelta più semplice quando l'operatore può vedere l'unità montata sul montante dalla posizione di guida.
Tre magneti fissano l'indicatore compatto su una superficie metallica piana adatta. L'unità si attiva quando rileva la vibrazione del veicolo e si spegne dopo l'inattività. Per questo modello non è necessario un display separato in cabina.
Display LED a cinque livelli con codice colore
Design a unità singola per la visualizzazione diretta
Montaggio magnetico su entrambi i lati dell'albero
Sveglia attivata dal movimento e sonno automatico
Alimentato da due batterie D-cell
Prima di entrare in un pallet o agganciare un carico, l'operatore può controllare il display LED e regolare le forche verso la posizione verde. Le luci superiore e inferiore mostrano anche in quale direzione si è spostato l'angolo indicato.
TPL001-S è progettato per carrelli elevatori controbilanciati in cui il conducente ha una visuale libera rispetto al montante . Può essere montato sul lato sinistro o destro in modo che il display sia posizionato dove il conducente può vederlo meglio.
L'indicatore assiste l'operatore; non sostituisce la formazione, le istruzioni del costruttore del carrello, né la verifica delle forche, del carico e dell'area di lavoro.
Articolo |
Specifiche TPL001-S |
|---|---|
Configurazione |
Un indicatore montato sul palo, visualizzato direttamente dall'operatore |
Applicazione consigliata |
Carrelli elevatori controbilanciati con chiara visuale del montante |
Display |
Indicazione LED a cinque livelli |
Montaggio |
Magnetico; posizionamento dell'albero sul lato sinistro o destro |
Energia |
Due batterie D-cell |
Attivazione |
Attivazione automatica con movimento del veicolo |
Spegnimento automatico |
Verde: 2 minuti; rosso/giallo: 1 minuto |
Pannello di visualizzazione |
computer |
Alloggiamento |
Nylon + fibra di vetro |
Forza di trazione a magnete singolo |
≥17,5kg |
Temperatura operativa |
Da −20°C a +75°C |
|
|
Colore |
Visualizza il significato |
Guida dell'operatore |
|---|---|---|
Rosso |
Più lontano dalla posizione del livello calibrato |
Regolare l'inclinazione della forcella |
Giallo |
Più vicino alla posizione del livello calibrato |
Effettuare una regolazione più piccola |
Verde |
Nella posizione di livello indicata |
Controllare l'allineamento della forcella prima di procedere |
Le cinque posizioni del display distinguono l'inclinazione in entrambe le direzioni. Il riferimento di livello viene stabilito durante l'installazione, pertanto sono essenziali una calibrazione corretta e una posizione di montaggio sicura.
TPL001-S si attacca a una superficie metallica piatta sull'albero utilizzando i magneti incorporati. Una forza di trazione a magnete singolo di almeno 17,5 kg.

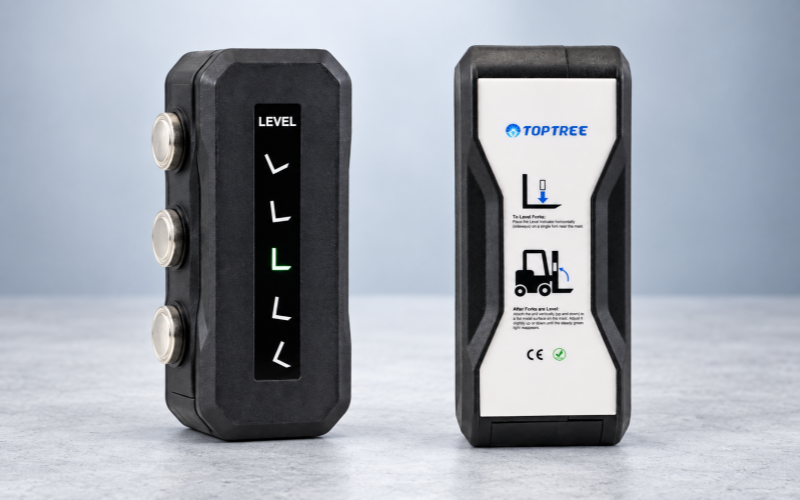

Il suo design simmetrico consente il posizionamento su entrambi i lati dell'albero. Scegliere una posizione che rimanga visibile al conducente, non interferisca con il movimento del montante e mantenga saldamente l'unità.
L'unità si attiva automaticamente quando viene rilevato il movimento del veicolo ed entra in modalità di sospensione dopo l'inattività per risparmiare la carica della batteria. Il dispositivo si spegnerà automaticamente dopo 2 minuti (quando si accende la spia verde) o dopo 1 minuto (quando si accende la spia rossa o gialla).
Quando i LED si affievoliscono o non rispondono, sostituire entrambe le batterie D-cell.
Il pannello del display è realizzato in PC e l'alloggiamento è in nylon rinforzato con fibra di vetro. L'intervallo della temperatura operativa è compreso tra −20°C e +75°C.
Pulire l'unità con un panno morbido e umido anziché con solventi o detergenti abrasivi. Nell'ambito del controllo quotidiano del veicolo, verificare che rimanga fissato nella posizione contrassegnata e che il display risponda come previsto.
Installare due nuove batterie D-cell nell'unità.
Parcheggiare il carrello elevatore su una superficie piana confermata.
Posizionare l'indicatore lateralmente su una singola forca vicino al montante. Regolare lentamente l'inclinazione della forca finché la luce verde non rimane fissa.
Senza modificare l'inclinazione della forca, spostare l'indicatore su una superficie metallica piana adatta sul montante. Montarlo verticalmente e regolarne la posizione finché non riappare la luce verde fissa.
Contrassegnare la posizione di montaggio. Se l'indicatore viene spostato in un secondo momento, riportarlo nella posizione contrassegnata o ripetere la configurazione.
No. TPL001-S è costituito da un'unità montata sull'albero. Il driver legge direttamente i suoi LED. Se il montante non è chiaramente visibile dalla posizione operativa, chiedere informazioni sul modello alternativo prima di ordinare.
SÌ. Selezionare il lato che offre al conducente la visuale più chiara e fornisce una superficie di montaggio metallica adatta e sicura.
SÌ. Stabilire il riferimento di livello verde con il carrello elevatore su una superficie livellata confermata, quindi contrassegnare la posizione finale dell'unità sul montante. Ripeti la configurazione se la posizione cambia.
L'unità utilizza due batterie D-cell. Sostituirli quando i LED si affievoliscono o non rispondono.
No. È un ulteriore riferimento visivo per l'operatore. Continuare a seguire le normali procedure di funzionamento e movimentazione del carico del carrello elevatore.
Inviaci il modello del tuo carrello elevatore e una foto del montante dalla posizione del conducente. Possiamo aiutarti a valutare la visibilità, la posizione di montaggio e se il TPL001-S a visione diretta è il modello appropriato.
