TPL001-S
IP54
Özel logo, ambalaj

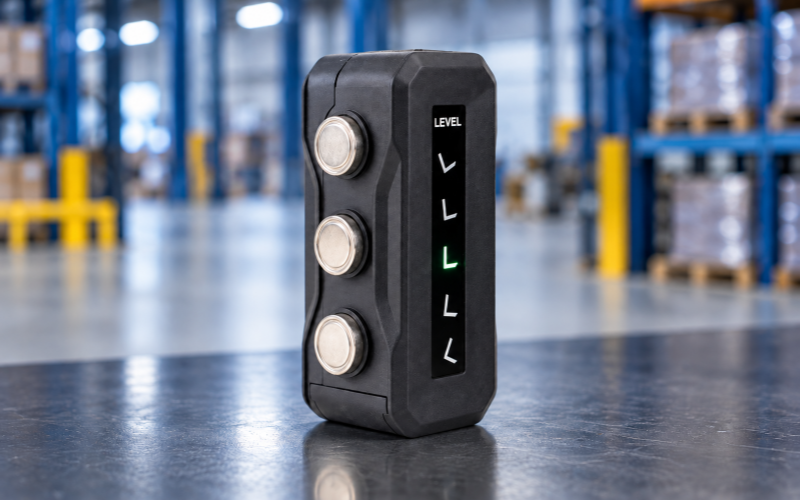

TPL001-S, forklift operatörlerine bir palete girmeden veya bir yükü konumlandırmadan önce çatal eğimi konusunda net bir referans sağlar. Doğrudan direğe monte edilen beş seviyeli LED ekranı, yukarı eğimi, aşağı eğimi ve merkezi seviye bandını bir bakışta ayırt eder. Operatörün direğe monteli üniteyi sürüş konumundan görebilmesi kolay bir seçimdir.

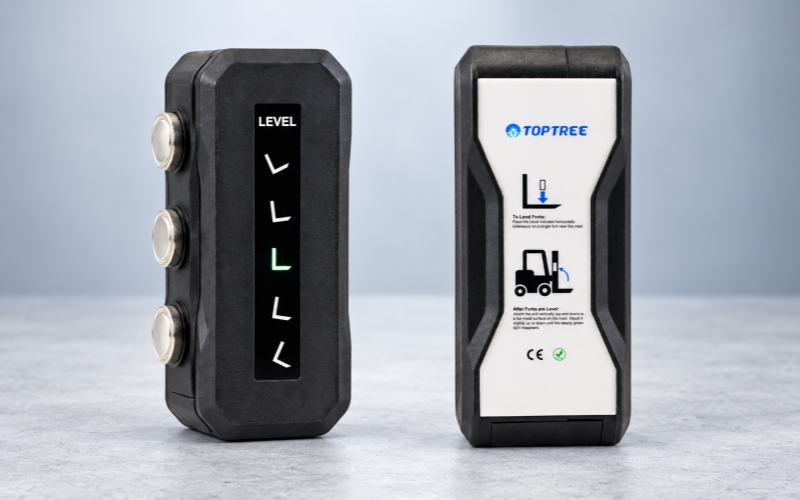

Üç mıknatıs, kompakt göstergeyi uygun bir düz metal yüzeye tutar. Ünite, araç titreşimini algıladığında uyanır ve işlem yapılmadığında kapanır. Bu model için ayrı bir kabin içi ekrana gerek yoktur.
Beş seviyeli, renk kodlu LED ekran
Doğrudan görüntüleme için tek üniteli tasarım
Direğin her iki tarafına manyetik montaj
Hareketle etkinleştirilen uyandırma ve otomatik uyku
İki D hücreli pille çalışır
Operatör, bir palete girmeden veya bir yükü devreye sokmadan önce LED ekranı kontrol edebilir ve çatalları yeşil konuma doğru ayarlayabilir. Üst ve alt ışıklar aynı zamanda belirtilen açının hangi yöne hareket ettiğini de gösterir.
TPL001-S için tasarlanmıştır , sürücünün direği net bir şekilde görebildiği denge ağırlıklı forkliftler . Ekranın sürücünün en iyi görebileceği yere konumlandırılması için sol veya sağ tarafa monte edilebilir.
Gösterge operatöre yardımcı olur; eğitimin, forklift üreticisinin talimatlarının veya çatalların, yükün ve çalışma alanının kontrollerinin yerine geçmez.
Öğe |
TPL001-S Özellikleri |
|---|---|
Yapılandırma |
Doğrudan operatör tarafından görüntülenen, direğe monteli bir gösterge |
Önerilen uygulama |
Direği net bir şekilde gören karşı dengeli forkliftler |
Görüntülemek |
Beş seviyeli LED göstergesi |
Montaj |
Manyetik; sol veya sağ taraftaki direk yerleşimi |
Güç |
İki D hücreli pil |
Aktivasyon |
Araç hareketi ile otomatik aktivasyon |
Otomatik kapanma |
Yeşil: 2 dakika; kırmızı/sarı: 1 dakika |
Ekran paneli |
bilgisayar |
Konut |
Naylon + cam elyaf |
Tek mıknatıslı çekme kuvveti |
≥17,5 kg |
Çalışma sıcaklığı |
−20°C ila +75°C |
|
|
Renk |
Ekran anlamı |
Operatör rehberliği |
|---|---|---|
Kırmızı |
Kalibre edilmiş seviye konumundan daha uzakta |
Çatal eğimini ayarlayın |
Sarı |
Kalibre edilmiş seviye konumuna daha yakın |
Daha küçük bir ayar yapın |
Yeşil |
Belirtilen seviye konumunda |
Devam etmeden önce çatal hizalamasını kontrol edin |
Beş ekran konumu, her iki yöndeki eğimi ayırt eder. Seviye referansı kurulum sırasında belirlenir, bu nedenle doğru kalibrasyon ve güvenli bir montaj konumu önemlidir.
TPL001-S, yerleşik mıknatıslarını kullanarak direk üzerindeki düz metal bir yüzeye bağlanır. En az 17,5 kg'lık tek mıknatıslı çekme kuvveti.
Simetrik tasarımı direğin her iki tarafına da yerleştirilmesine olanak sağlar. Sürücünün görebileceği, direğin hareketini engellemeyen ve üniteyi güvenli bir şekilde tutan bir konum seçin.
Araç hareketi algılandığında ünite otomatik olarak etkinleşir ve herhangi bir işlem yapılmadığında pil gücünden tasarruf etmek için uyku moduna girer. Cihaz 2 dakika sonra (yeşil gösterge ışığı yandığında) veya 1 dakika sonra (kırmızı veya sarı gösterge ışığı yandığında) otomatik olarak kapanacaktır.
LED'ler sönükleştiğinde veya yanıt vermediğinde her iki D hücreli pili de değiştirin.
Ekran paneli PC'den, muhafaza ise cam elyaf takviyeli naylondan yapılmıştır. Çalışma sıcaklığı aralığı -20°C ila +75°C'dir.
Üniteyi solvent veya aşındırıcı temizleyiciler yerine yumuşak, nemli bir bezle temizleyin. Günlük araç kontrolünün bir parçası olarak, işaretli konumda güvenli bir şekilde durduğundan ve ekranın beklendiği gibi yanıt verdiğinden emin olun.
takın . iki yeni D hücreli pil Üniteye
Forklifti onaylanmış düz bir yüzeye park edin.
Göstergeyi direğin yakınındaki tek bir çatalın üzerine yanlamasına yerleştirin. Yeşil ışık sabit kalana kadar çatal eğimini yavaşça ayarlayın.
Çatal eğimini değiştirmeden göstergeyi direk üzerinde uygun bir düz metal yüzeye taşıyın. Dikey olarak monte edin ve sabit yeşil ışık tekrar görünene kadar konumunu ayarlayın.
Bu montaj konumunu işaretleyin. Gösterge daha sonra hareket ettirilirse işaretli konuma getirin veya kurulumu tekrarlayın.
No. TPL001-S direğe monte edilmiş bir üniteden oluşur. Sürücü LED'lerini doğrudan okur. Direk çalışma konumundan açıkça görülemiyorsa, sipariş vermeden önce alternatif modeli sorunuz.
Evet. Sürücüye en net görüş sağlayan ve uygun, güvenli bir metal montaj yüzeyi sağlayan tarafı seçin.
Evet. Forklift ile onaylanmış düz bir yüzey üzerinde yeşil seviye referansını oluşturun ve ardından ünitenin direk üzerindeki son konumunu işaretleyin. Bu konum değişirse kurulumu tekrarlayın.
Ünite iki adet D hücreli pil kullanır. LED'ler sönükleştiğinde veya yanıt vermediğinde bunları değiştirin.
Hayır. Operatör için ek bir görsel referanstır. Normal forklift çalıştırma ve yük taşıma prosedürlerini takip etmeye devam edin.
Forklift modelinizi ve direğin sürücü konumundan çekilmiş bir fotoğrafını bize gönderin. Görünürlüğü, montaj konumunu ve doğrudan görüşlü TPL001-S'nin uygun model olup olmadığını değerlendirmenize yardımcı olabiliriz.
