ТПЛ001-С
IP54
Индивидуальный логотип, упаковка.
TPL001-S дает операторам вилочных погрузчиков четкую информацию о наклоне вил перед входом в поддон или размещением груза. Пятиуровневый светодиодный дисплей, установленный непосредственно на мачте, позволяет с первого взгляда различать наклон вверх, наклон вниз и центральную полосу уровня. Это простой выбор, когда оператор может видеть установленный на мачте агрегат с места вождения.

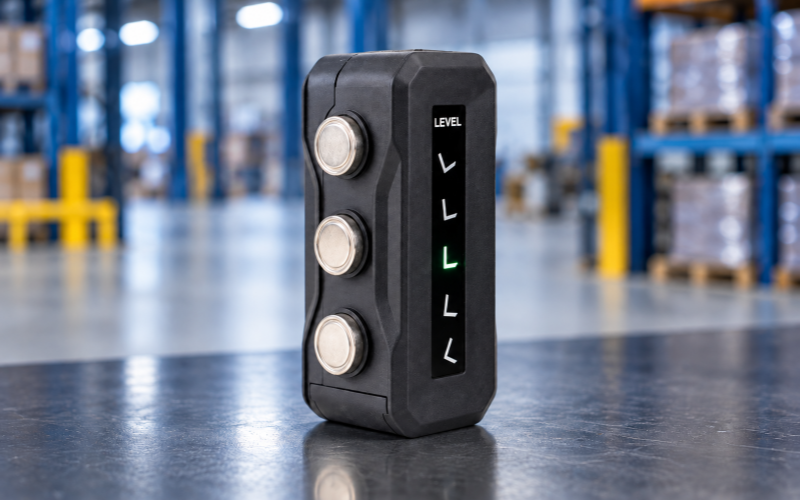

Три магнита удерживают компактный индикатор на подходящей плоской металлической поверхности. Устройство выходит из спящего режима при обнаружении вибрации автомобиля и выключается после бездействия. Для этой модели не требуется отдельный дисплей в кабине.
Пятиуровневый светодиодный дисплей с цветовой кодировкой.
Одноблочная конструкция для прямого просмотра
Магнитное крепление с обеих сторон мачты
Пробуждение по движению и автоматический сон
Питание от двух батареек типа D.
Прежде чем войти в поддон или загрузить груз, оператор может проверить светодиодный дисплей и отрегулировать вилы в зеленое положение. Верхний и нижний индикаторы также показывают, в каком направлении сместился указанный угол.

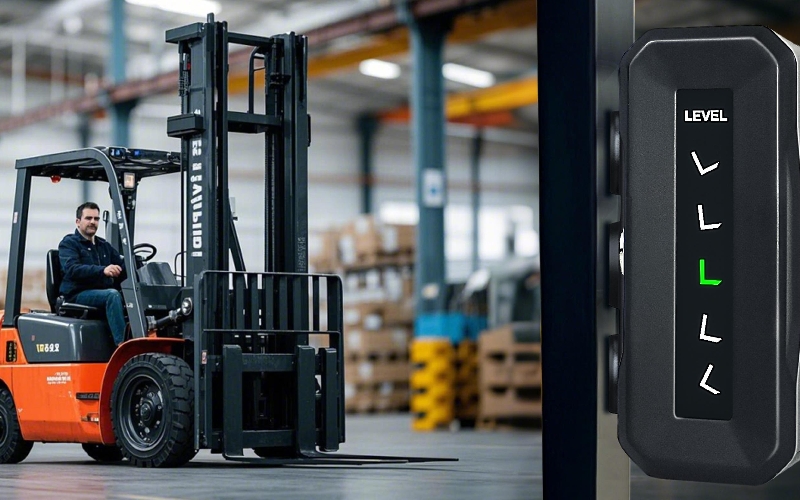

TPL001-S предназначен для вилочных погрузчиков с противовесом, где водитель имеет прямой обзор мачты . Его можно установить слева или справа, чтобы дисплей располагался так, чтобы водитель мог его лучше всего видеть.
Индикатор помогает оператору; оно не заменяет обучение, инструкции производителя погрузчика или проверку вил, груза и рабочей зоны.
Элемент |
Технические характеристики TPL001-S |
|---|---|
Конфигурация |
Один индикатор, установленный на мачте и видимый непосредственно оператору. |
Рекомендуемое применение |
Вилочные погрузчики с противовесом и хорошим обзором мачты |
Отображать |
Пятиуровневая светодиодная индикация |
Монтаж |
Магнитный; размещение мачты слева или справа |
Власть |
Две батареи типа D. |
Активация |
Автоматическая активация при движении автомобиля |
Автоматическое отключение |
Зеленый: 2 минуты; красный/желтый: 1 минута |
Панель дисплея |
ПК |
Жилье |
Нейлон + стекловолокно |
Сила тяги одного магнита |
≥17,5 кг |
Рабочая температура |
от −20°С до +75°С |
|
|

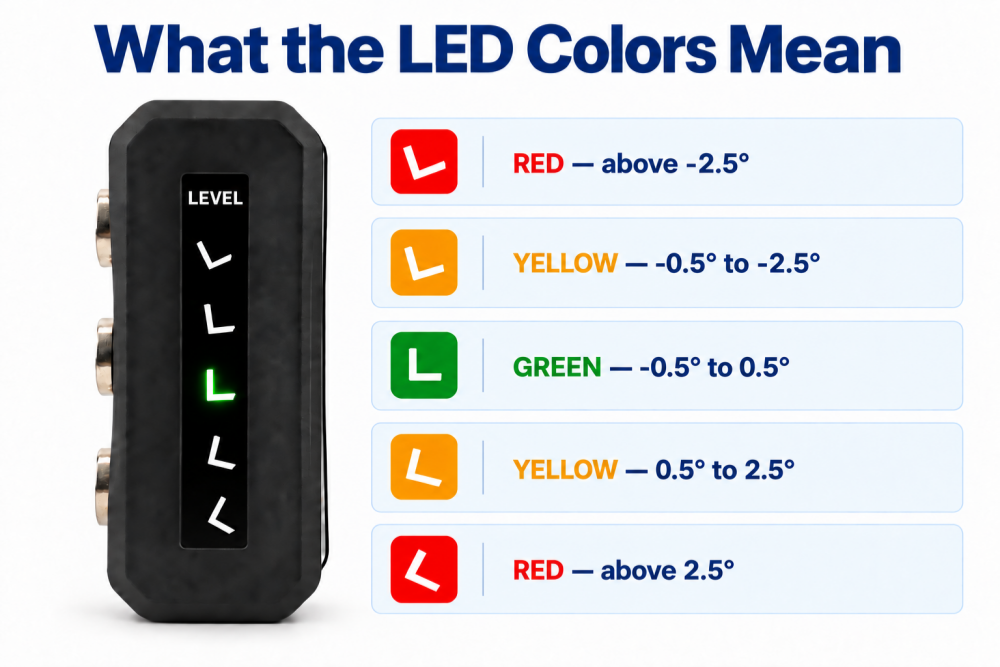

Цвет |
Значение дисплея |
Руководство оператора |
|---|---|---|
Красный |
Далее от положения калиброванного уровня |
Отрегулируйте наклон вилки |
Желтый |
Ближе к положению калиброванного уровня |
Сделайте меньшую настройку |
Зеленый |
На указанном уровне позиции |
Прежде чем продолжить, проверьте выравнивание вилки |
Пять положений дисплея различают наклон в обоих направлениях. Эталонный уровень устанавливается во время установки, поэтому правильная калибровка и надежное монтажное положение имеют важное значение.
TPL001-S крепится к плоской металлической поверхности мачты с помощью встроенных магнитов. Усилие тяги одного магнита не менее 17,5 кг.

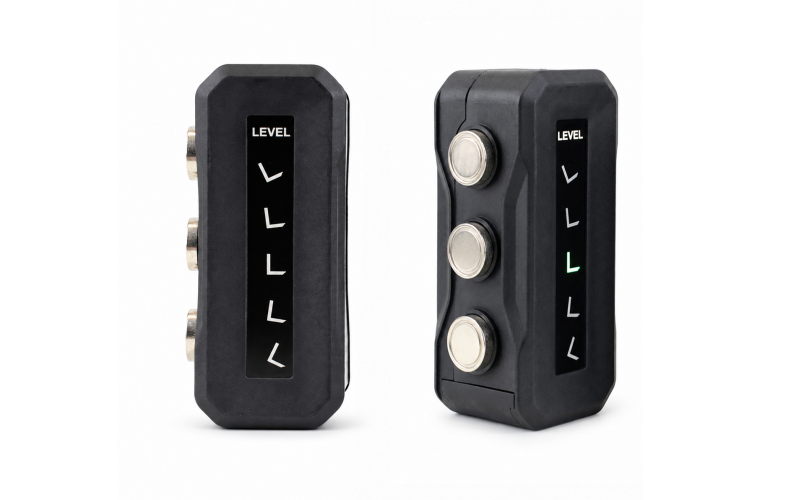

Его симметричная конструкция позволяет устанавливать его с любой стороны мачты. Выберите положение, которое остается видимым для водителя, не мешает движению мачты и надежно удерживает агрегат.
Устройство активируется автоматически при обнаружении движения автомобиля и переходит в спящий режим после бездействия для экономии заряда аккумулятора. Устройство автоматически выключится через 2 минуты (когда загорится зеленый индикатор) или через 1 минуту (когда загорится красный или желтый индикатор).
Если светодиоды тускнеют или перестают реагировать, замените обе батареи типа D.
Панель дисплея изготовлена из ПК, а корпус — из нейлона, армированного стекловолокном. Диапазон рабочих температур от −20°C до +75°C.
Очищайте устройство мягкой влажной тканью, а не растворителями или абразивными чистящими средствами. В рамках ежедневной проверки автомобиля убедитесь, что он остается в зафиксированном положении и что дисплей реагирует должным образом.
Установите две новые батареи типа D. в устройство
Припаркуйте погрузчик на подтвержденной ровной поверхности.
Поместите индикатор боковой стороной на одну вилку возле мачты. Медленно регулируйте наклон вилки, пока зеленый свет не станет постоянным.
Не меняя наклона вил, переместите индикатор на подходящую плоскую металлическую поверхность мачты. Установите его вертикально и регулируйте его положение до тех пор, пока снова не загорится постоянный зеленый свет.
Отметьте это положение крепления. Если позже индикатор будет перемещен, верните его в отмеченное положение или повторите настройку.
№ TPL001-S состоит из одного блока, установленного на мачте. Драйвер напрямую считывает показания своих светодиодов. Если мачта плохо видна из рабочего положения, перед заказом узнайте об альтернативной модели.
Да. Выберите сторону, которая обеспечивает водителю наилучший обзор и обеспечивает подходящую и надежную металлическую монтажную поверхность.
Да. Установите зеленую отметку уровня с помощью вилочного погрузчика на подтвержденной ровной поверхности, затем отметьте окончательное положение устройства на мачте. Повторите настройку, если это положение изменится.
В устройстве используются две батареи типа D. Замените их, когда светодиоды станут тусклыми или перестанут реагировать.
Нет. Это дополнительный визуальный ориентир для оператора. Продолжайте следовать обычным процедурам эксплуатации вилочного погрузчика и погрузочно-разгрузочных работ.
Отправьте нам модель вашего погрузчика и фотографию мачты с места водителя. Мы можем помочь вам оценить обзорность, место установки и определить, подходит ли модель TPL001-S с прямым обзором.
