7.500–8.000 lm
Mindestens 30.000 Stunden
Osram-LED
80w
IP65

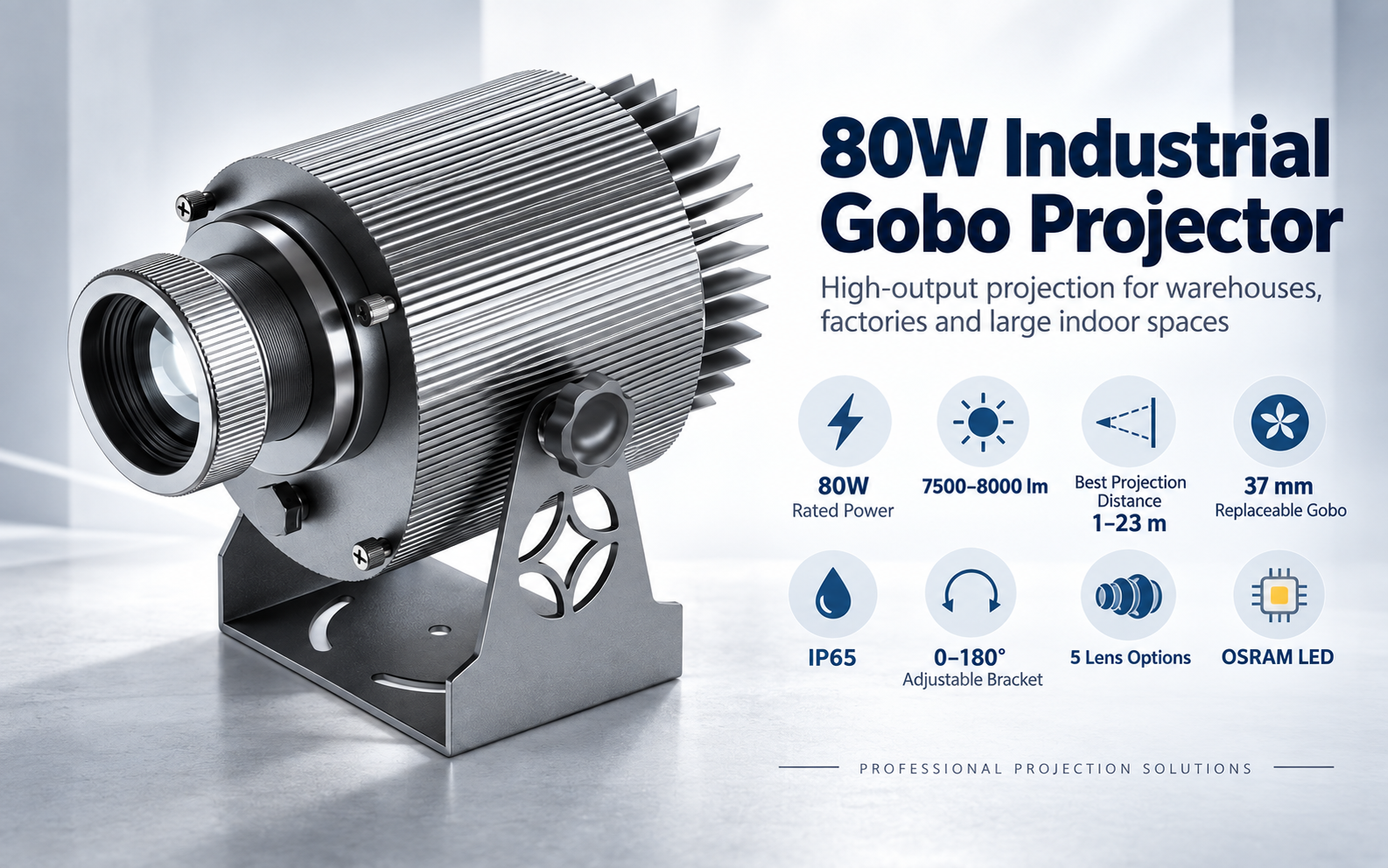

In einem großen Lager oder einer Fabrik können aufgemalte Markierungen verblassen, von Paletten verdeckt werden oder eine Änderung erfordert Stillstandzeiten. Ein 80-W-LED-Goboprojektor platziert klare Sicherheitssymbole, Grenzen und Richtungsgrafiken dort, wo Bediener und Besucher sie benötigen.
Markieren Sie Bereiche unterhalb oder neben Kranbetrieben mit einem sichtbaren Warnsymbol, damit die Grenze aus der Ferne leichter zu verstehen ist.
Verwenden Sie projizierte Fahrspursymbole und Kreuzungsgrafiken an Kreuzungen, Hafenzufahrten und Bereichen mit gemischtem Verkehr.
Projizieren Sie temporäre Bereitstellungsgrenzen, Richtungspfeile oder Sperrzonengrafiken, wenn sich Paletten, Fahrzeuge und Arbeitszellen häufig ändern.
Identifizieren Sie Maschinenzugangsbereiche, Inspektionspunkte und Servicezonen, ohne dauerhafte Bodenfarbe aufzutragen.
Verwenden Sie diese Tabelle, um je nach Projektionsentfernung, Bildgröße und Umgebungslicht eine Leistungsstufe auszuwählen.
Spezifikation |
35W |
50W |
80W |
100W |
120W |
|---|---|---|---|---|---|
Lichtstrom |
3.000–3.500 lm |
4.500–5.000 lm |
7.500–8.000 lm |
9.500–10.000 lm |
11.500–12.000 lm |
LED-Lebensdauer |
≥30.000 Std |
≥30.000 Std |
≥30.000 Std |
≥30.000 Std |
≥30.000 Std |
Empfohlener Projektionsabstand |
1–9 m |
1–16 m |
1–23 m |
1–26 m |
1–30 m |
Gobogröße |
37 mm |
37 mm |
37 mm |
37 mm |
37 mm |
Objektivoptionen |
11° / 17° / 28° Standard / 36° / 53° |
||||
Halterungseinstellung |
0–180° |
||||
Verfügbare Effekte |
Wasserkräuselung / Muster / Spezialeffekte |
||||
Gehäuseausführung |
Silberweiß oder schwarz |
||||
Verwenden Sie eine starre Wand-, Säulen- oder Deckenkonstruktion. Halten Sie den projizierten Bereich von Paletten, Fahrzeugen und beweglichen Geräten fern und verriegeln Sie die verstellbare Halterung nach dem Zielen.
Trennen Sie die Stromversorgung und lassen Sie das Gerät abkühlen. Entfernen Sie die vordere Abdeckung, lösen Sie den Haltering, ersetzen Sie den Gobo und installieren Sie die Komponenten erneut, bevor Sie Fokus und Ausrichtung überprüfen.
Wählen Sie 80 W, wenn die Zieloberfläche weiter entfernt ist, das Bild größer sein muss oder die Installation in einem weitläufigen Industriegebiet erfolgt. Die empfohlene Reichweite beträgt 1–23 m.
Der Projektor verfügt über die Schutzart IP65 für den Innen- und Außenbereich, darf jedoch nicht in Wasser getaucht werden. Montage und elektrischer Schutz sollten zum Standort passen.
Ja. Der 37-mm-Gobo ist austauschbar. Stellen Sie vor der Produktion die Vorlage zur Verfügung und bestätigen Sie die kompatible Gobo-Spezifikation.
Das 28°-Objektiv ist Standard. Andere Linsen und Wasserwellen, Muster oder Spezialeffekte sollten bei der Bestellung bestätigt werden.
Senden Sie Ihr Standortfoto, Montagehöhe, Projektionsabstand, gewünschte Bildbreite und Sicherheitsgrafiken. Wir können Ihnen helfen, die 80-W-Leistung, das Objektiv und den Gobo an Ihren Arbeitsbereich anzupassen.
