5000K 200W Hochleistungs-Explosionsgeschütztes LED-Flutlicht

Explosionsgeschütztes 200-W-LED-Flutlicht mit hoher Leistung

MAG-J-200 wurde für Industriebereiche entwickelt, die eine starke, kontrollierte Flutlichtbeleuchtung mit einer einzigen Leuchte benötigen. Das 200-W-Modell erzeugt 24.000 lm und bietet fünf Abstrahlwinkel, von einem schmalen 15°-Strahl bis zu einem breiten 120°-Flutmuster.

Dank seines 400-mm-Druckguss-Aluminiumgehäuses, der Schutzart IP66 und des großen Eingangsbereichs eignet es sich für die feste Beleuchtung rund um Prozesseinheiten, Ladebereiche, Plattformen und offene Arbeitsbereiche. Für Projekte mit unterschiedlichen Anforderungen an explosionsgefährdete Bereiche stehen ATEX- und IECEx-Konfigurationen zur Verfügung.

Technische Spezifikationen

Maßzeichnung

Warum MAG-J-200 wählen?

• 24.000 lm Leistung: geeignet für leistungsstarke Flächenbeleuchtung und das Zielen auf größere Entfernungen.

• Fünf Abstrahlwinkel: Wählen Sie je nach Grundriss 15°, 60°, 90°, 108° oder 120°.

• Breiter Spannungseingang: Betrieb mit AC100–277 V, 50–60 Hz.

• Industriegehäuse: ADC12-Aluminiumdruckguss mit gehärtetem Glas.

• Schutz im Freien: IP66-Gehäuse für Staub- und Strahlwasserbeständigkeit.

• Großer Temperaturbereich: ausgelegt für den Betrieb von -40 °C bis +65 °C.

• Flexible Installation: Für die Serie werden Decken-, Hänge-, Wand-, U-Halterungs- und Mastanordnungen gezeigt.

Lichtleistung und Strahlauswahl

MAG-J-200 liefert angegebene 24.000 lm mit einer angegebenen Effizienz von 110–130 lm/W. Die Standardfarbtemperatur beträgt 5000 K, mit Optionen von 2700 K bis 6500 K. Der CRI beträgt ≥70.

Der 15°-Strahl ist für eine fokussierte Beleuchtung über größere Entfernungen gedacht. Die 60°- und 90°-Optionen eignen sich gut für viele Prozess- und Anlagenbereiche. Die 108°- und 120°-Strahlen bieten eine größere Abdeckung bei kürzeren Montageabständen.

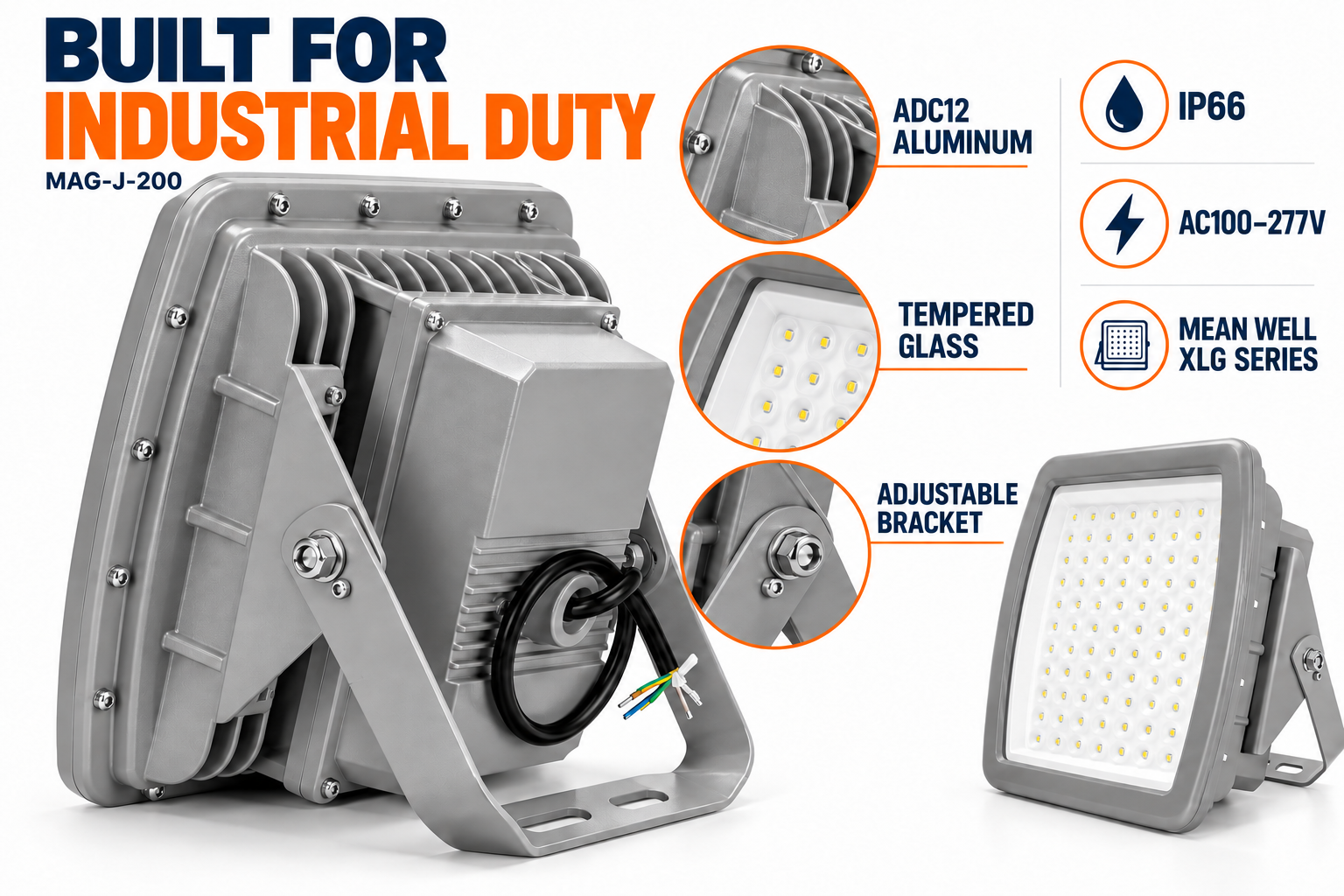

Industriegehäuse und Elektrodesign

Das Gerät verwendet ein ADC12-Druckguss-Aluminiumgehäuse mit hinteren Kühlrippen. Gehärtetes Glas schützt die LED und das optische System mit einer angegebenen Lichtdurchlässigkeit von über 90 %. Das Gehäuse hat die Schutzart IP66 und wird als stoß- und vibrationsfest beschrieben.

Das 200-W-Modell verwendet einen Treiber der Mean Well XLG-Serie. Zu den elektrischen Daten gehören PF >0,95, THD <10 % und ein 4-kV-/6-kV-Überspannungsdesign. Der Standardeingang ist AC100–277 V bei 50–60 Hz.

Montage und Kabelanschluss

Es unterstützt Decken-, Drop-, Wand-, verstellbare U-Halterungs- und Mastmontageanordnungen. Die U-Halterung ist normalerweise die praktischste Option, wenn der Balken nach der Installation ausgerichtet werden muss.

M25 × 1,5 ist die Standardkabeleinführung. Als Alternativen stehen M26 × 1,5 und 3/4'-14 NPT zur Verfügung. Ein 0,5 m langes dreiadriges Gummikabel mit IEC (CE)-Zertifizierung ist standardmäßig aufgeführt. Bestätigen Sie bei der Bestellung das erforderliche Gewinde und Montagezubehör.

MAG-J-200 wiegt 10,5 kg. Die Montagefläche, die Befestigungselemente und die Tragkonstruktion müssen für das Gewicht der Vorrichtung und etwaige Wind- oder Vibrationsbelastungen am Standort geeignet sein.

ATEX-, IECEx- und UL884-Zertifizierung

ATEX-Kennzeichnung

• Gas: II 2G Ex eb mb op ist IIC T4 Gb

• Staub: II 2D Ex op ist tb IIIC T95°C Db

• Zertifikat: IEP 19ATEX 0714

IECEx-Kennzeichnung

• Gas: Ex ec IIC T4 Gc

• Zertifikat: IECEx UL 18.0046

UL884

Installationsvereinbarungen

Es stehen fünf Installationszeichnungen zur Verfügung: Deckenbefestigung, Hängemontage, Wandbefestigung, verstellbare U-Halterung und Masthalterung. Die U-Halterung eignet sich für Positionen, bei denen der Strahl auf einen definierten Arbeitsbereich gerichtet werden muss. Decken- und Drop-Anordnungen platzieren das Licht über dem Kopf, während Wand- und Masthalterungen es von in der Nähe befindlichen Geräten fernhalten können.

Montageteile, Stützfestigkeit, Korrosionsschutz und endgültige Zielsetzung liegen im Verantwortungsbereich des Projekts. Geben Sie in der Anfrage die gewünschte Anordnung an, damit das benötigte Zubehörset bestätigt werden kann.

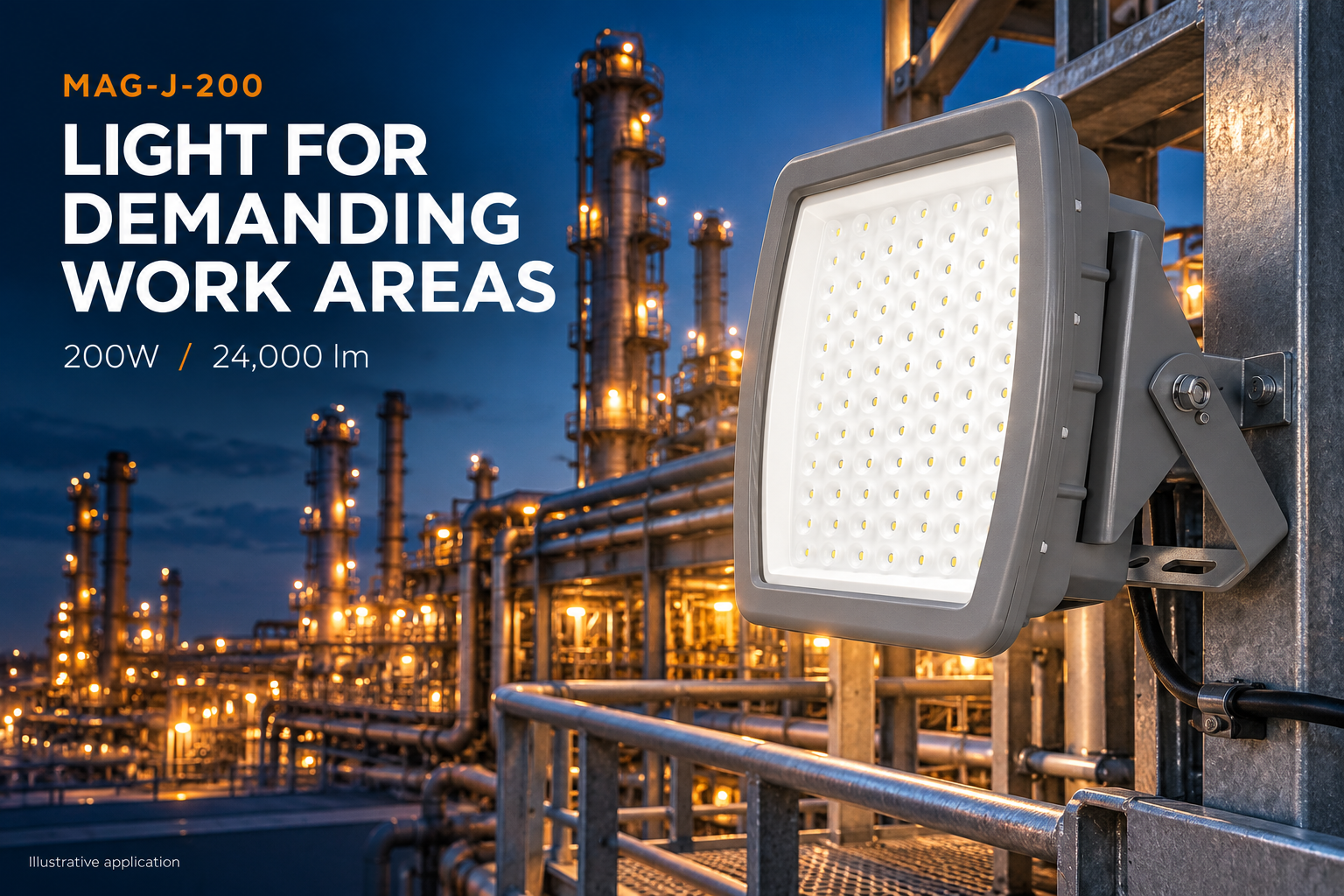

Industrielle Nutzungsbereiche

MAG-J-200 kann für die stationäre Flutlichtbeleuchtung in Betracht gezogen werden in:

• Öl- und Gasraffinerien

• Petrochemische und chemische Anlagen

• Offshore-Plattformen und Servicedecks

• Bohr- und Produktionsbereiche

• Abwasserbehandlungsanlagen

• Laderampen und Übergabebereiche

• Prozessausrüstung und Rohrregalzonen

• Andere gas- oder staubgefährdete Industriestandorte

Die endgültige Auswahl hängt von der Bereichsklassifizierung, der erforderlichen Zertifizierung, der Umgebungstemperatur, der chemischen Belastung, der Versorgungsspannung und der Beleuchtungsberechnung ab.

Auswahl zwischen 40 W, 100 W oder 200 W

Die Leistung allein bestimmt nicht die Anzahl der Geräte. Vergleichen Sie Layouts anhand der angestrebten Beleuchtungsstärke, der Montageposition, der Strahlwahl und der genehmigten fotometrischen Daten.

Bestellinformationen

Fügen Sie der Anfrage folgende Punkte bei, damit die Konfiguration vor der Angebotserstellung überprüft werden kann:

• Gewünschte Menge und Lieferziel

• Standortklassifizierung und vollständige erforderliche Ex-Kennzeichnung

• ATEX-, IECEx- oder marktspezifischer Zertifizierungsweg

• Abstrahlwinkel: 15°, 60°, 90°, 108° oder 120°

• Farbtemperatur von 2700K bis 6500K

• Kabeleinführungsgewinde: M25 × 1,5, M26 × 1,5 oder 3/4'-14 NPT

• Decken-, Hänge-, Wand-, U-Halterungs- oder Mastmontage

• Beleuchtungslayout oder Zielbeleuchtungsstärke, sofern verfügbar

• Erforderliche Zertifikatskopien und Typenschildinformationen

FAQs zu MAG-J-200

Wie viel Licht erzeugt das explosionsgeschützte 200-W-Flutlicht?

MAG-J-200 hat eine angegebene Leistung von 24.000 lm und eine angegebene Effizienz von 110–130 lm/W. Verwenden Sie 24.000 lm als Nennleistung der Leuchte. Die tatsächliche Beleuchtungsstärke auf der Arbeitsfläche hängt vom gewählten Abstrahlwinkel, der Montagehöhe, der Ausrichtung und der Standortaufteilung ab.

Welche Montagehöhe kann mit MAG-J-200 verwendet werden?

Es gibt keine einheitliche Montagehöhe für jedes Projekt. Die richtige Höhe hängt vom Abstrahlwinkel, der Zielbeleuchtungsstärke, den Flächenabmessungen, der Ausrichtung und Hindernissen ab. Eine Beleuchtungsberechnung anhand der ausgewählten IES-Datei ist die zuverlässige Möglichkeit, Montagehöhe, Anzahl der Leuchten und Abstände festzulegen.

Welche Kabeleinführungsgewinde gibt es?

M25 × 1,5 ist Standard. M26 × 1,5 und 3/4'-14 NPT sind als Optionen aufgeführt. Geben Sie das Gewinde an, das zum Stopfbuchsen- oder Leitungssystem des Projekts passt. Die vollständige Einführungsanordnung sollte auch dem Kabeldurchmesser und den Zertifizierungsanforderungen für explosionsgefährdete Bereiche entsprechen.

Wie kann der MAG-J-200 montiert werden?

Die CES-J-Serie umfasst Decken-, Hänge-, Wand-, verstellbare U-Halterungs- und Mastmontageanordnungen. Die U-Halterung eignet sich, wenn das Flutlicht ausgerichtet werden muss. Bestätigen Sie bei der Bestellung die benötigte Halterung bzw. den benötigten Adapter, da nicht alle abgebildeten Montagekomponenten zwingend im Lieferumfang enthalten sind.

Reicht IP66 für eine Offshore-Installation?

IP66 bestätigt den Schutz gegen Staub und Strahlwasser, definiert jedoch nicht die vollständige Korrosionsbeständigkeit des Gehäuses, der Beschichtung, der Befestigungselemente und der Kabelverschraubung. Geben Sie für Offshore- oder chemische Umgebungen die Korrosionsanforderungen des Projekts an und bestätigen Sie die angebotene Oberfläche und Hardware vor der Genehmigung.

Was bedeutet die 50.000-Stunden-L70-Bewertung?

L70 bedeutet, dass die Lichtquelle unter der angegebenen Testbasis nach 50.000 Stunden noch 70 % ihrer ursprünglichen Leistung beibehält. Es handelt sich um eine Referenz zur Lichtstromerhaltung und nicht um eine Garantie dafür, dass jede Komponente 50.000 Stunden lang ohne Wartung funktioniert. Die aufgeführte Produktgarantie beträgt fünf Jahre.

Fordern Sie ein MAG-J-200-Angebot an

Senden Sie die benötigte Menge, Gefahrenbereichsklassifizierung, Abstrahlwinkel, Farbtemperatur, Kabeleinführung und Montageart. Anschließend können wir die richtige 200-W-Konfiguration und die Liste der unterstützenden Dokumente für Ihr Projekt vorbereiten.
